充电头网拿到了欧陆通一款12V的适配器，，，，，，，，这款适配器采用可更换插脚设计，，，，，，，，满足不同国家的出货需求。。。。。适配器支持100-240V输入，，，，，，，，输出为12V2A，，，，，，，，根据输出功率来判断应该用于移动硬盘或者监控设备等。。。。。下面就带来这款适配器的拆解，，，，，，，，看看内部做工和用料。。。。。



此前充电头网还拆解过欧陆通65W USB-C电源适配器、欧陆通100W双USB-C氮化镓充电器、欧陆通65W USB-C电源适配器等产品，，，，，，，，欢迎查阅。。。。。





欧陆通12V适配器外观

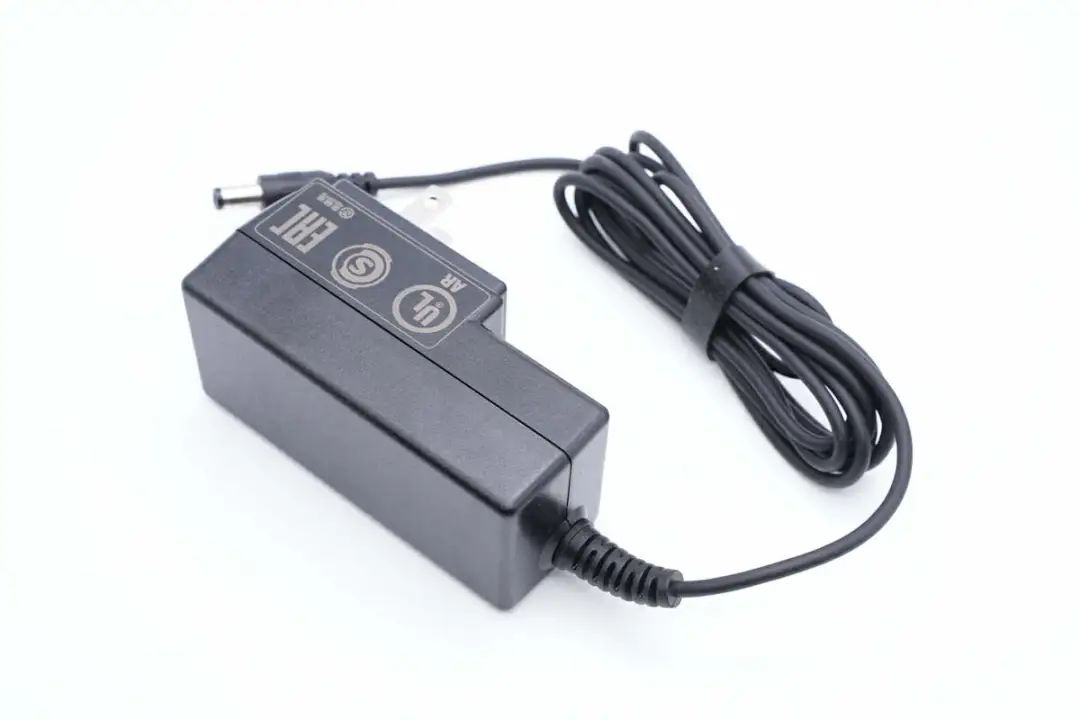

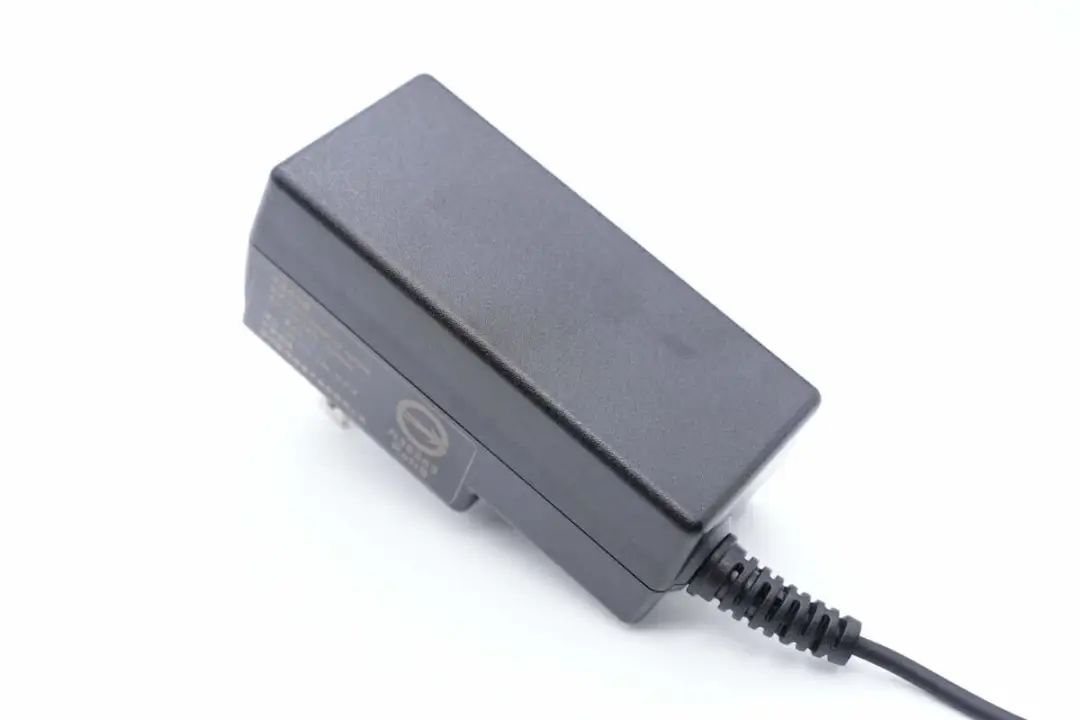

适配器为7字造型设计，，，，，，，，插脚部分略微凸出，，，，，，，，机身外壳磨砂抗指纹，，，，，，，，边角过渡圆润。。。。。





适配器机身比较长，，，，，，，，做了竖插设计，，，，，，，，使用时不会霸占排插，，，，，，，，这点好评。。。。。

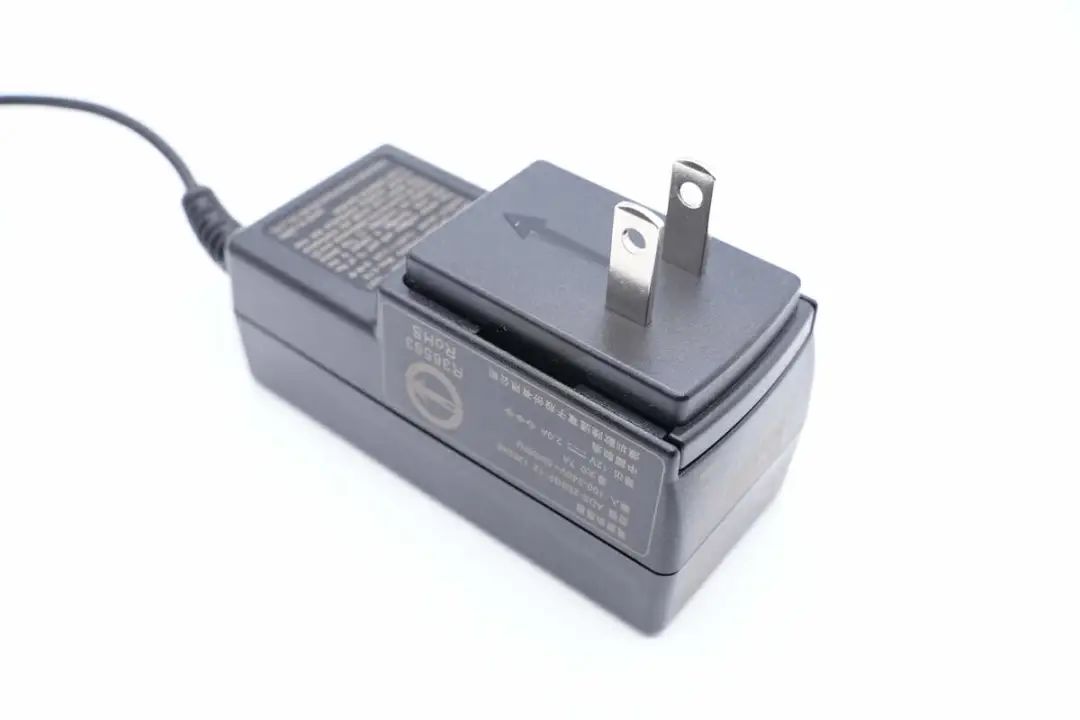

适配器配备固定美规插脚，，，，，，，，虽凸起但做了可拆卸设计。。。。。

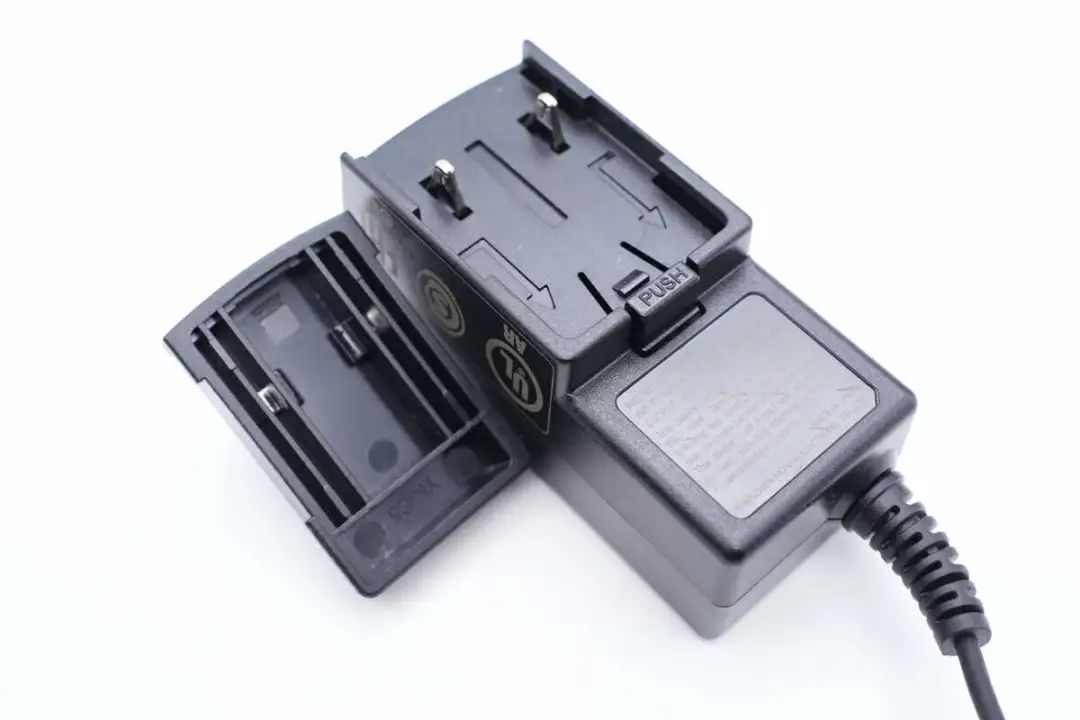

外壳上有PUSH字样提示，，，，，，，，按压即可拆下插脚，，，，，，，，卡扣固定设计。。。。。





机身一侧印有适配器参数。。。。。

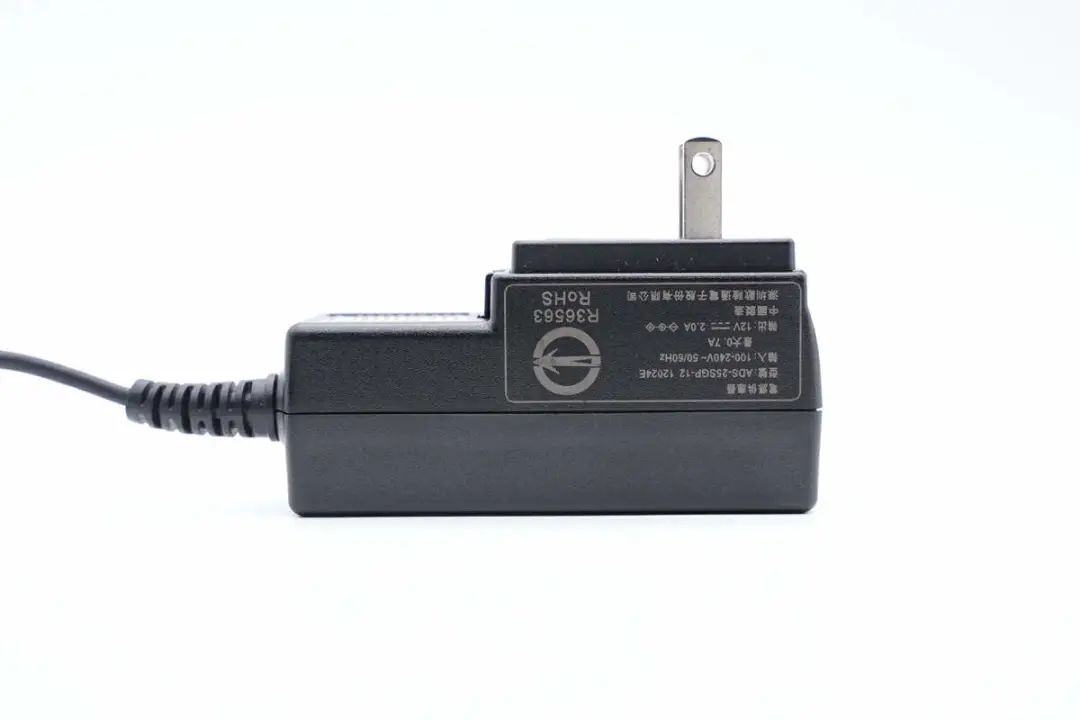

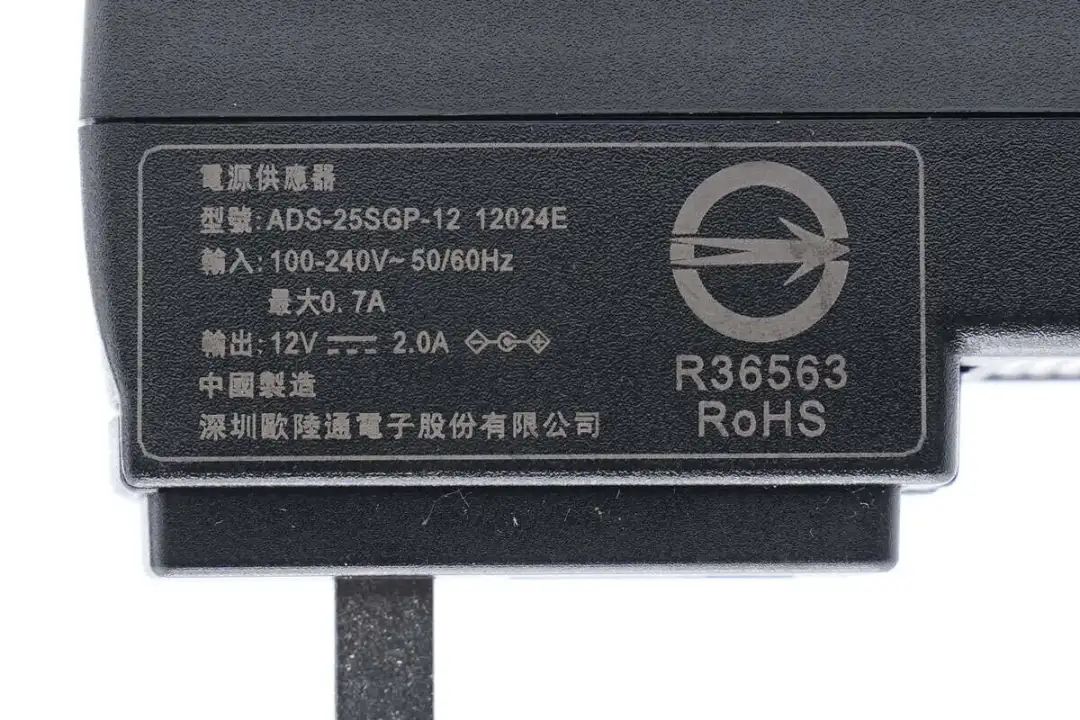

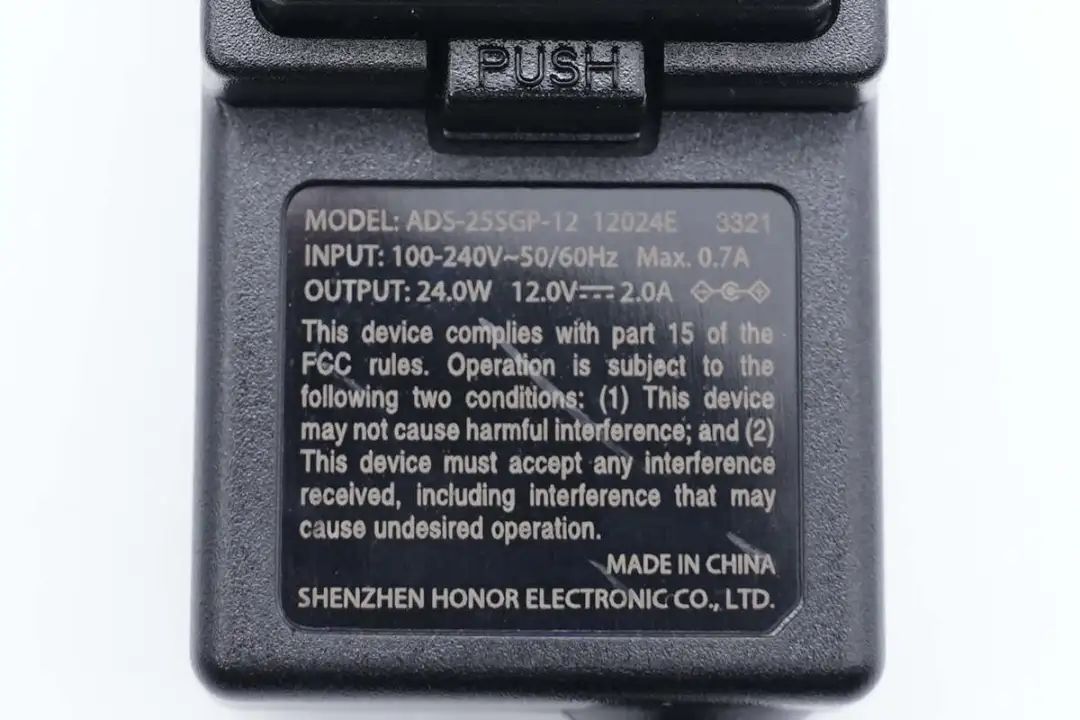

适配器型号ADS-25SGP-12 12024E，，，，，，，，支持100-240V~50/60Hz 0.7A MAX输入，，，，，，，，以及12V2A输出。。。。。

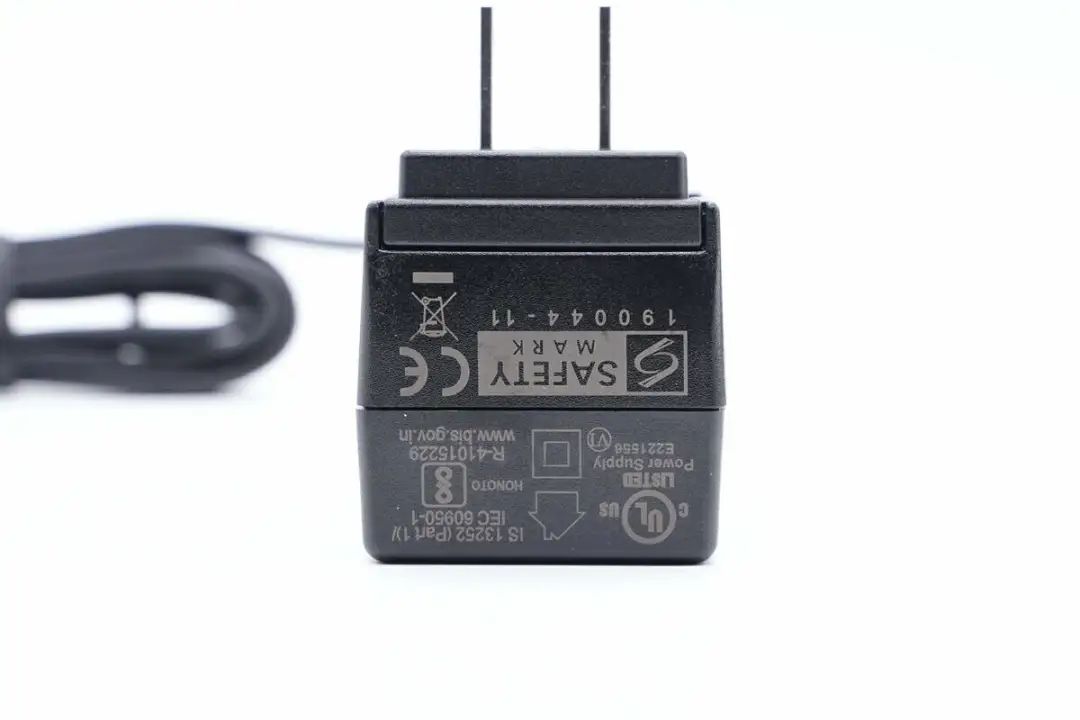

端部印有CE、UL认证标识。。。。。

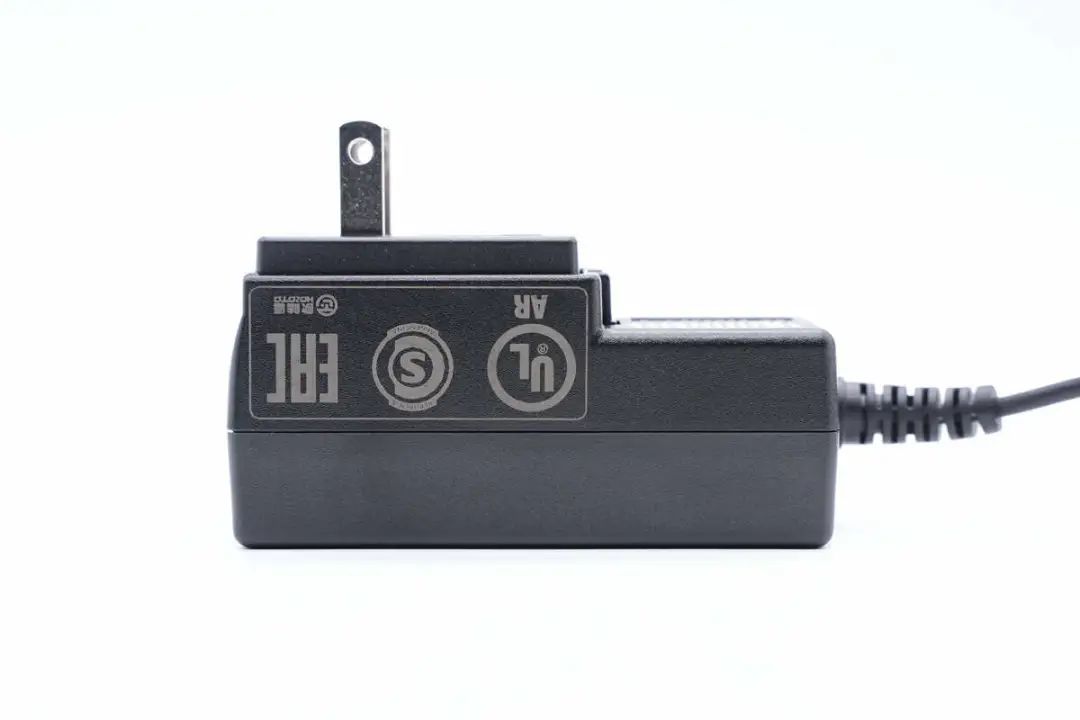

另一侧印有UL、EAC等认证标识。。。。。





比较薄部分外壳上印有产品英文规格参数。。。。。

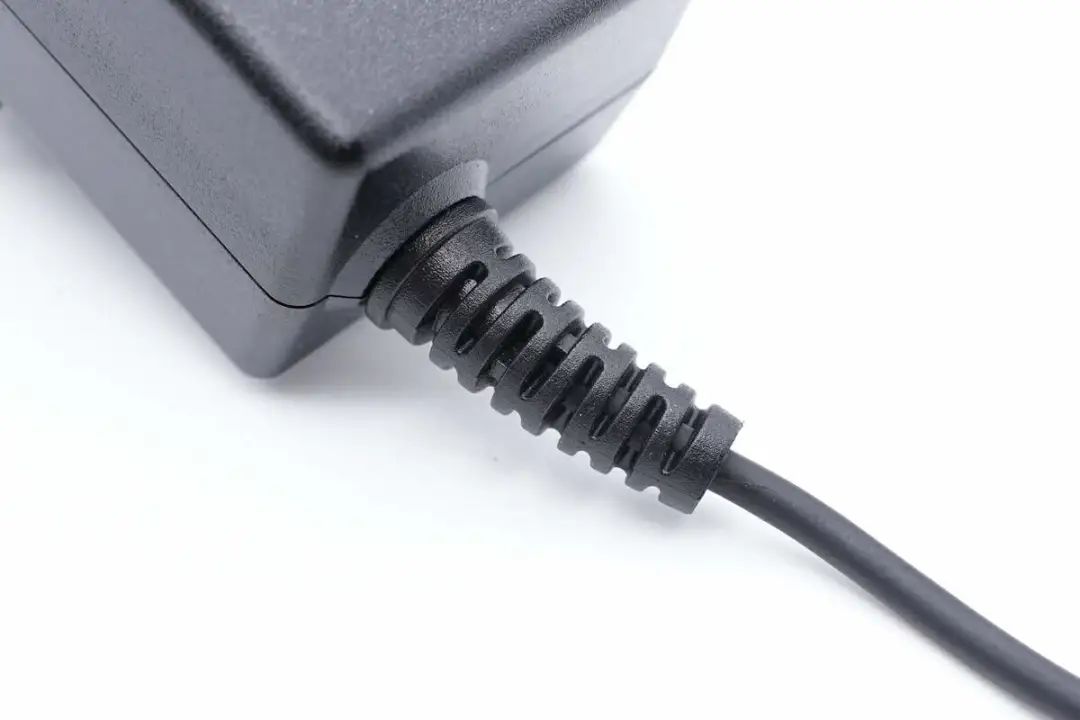

输出线缆做了抗弯折保唬唬；；；；ど杓啤。。。。

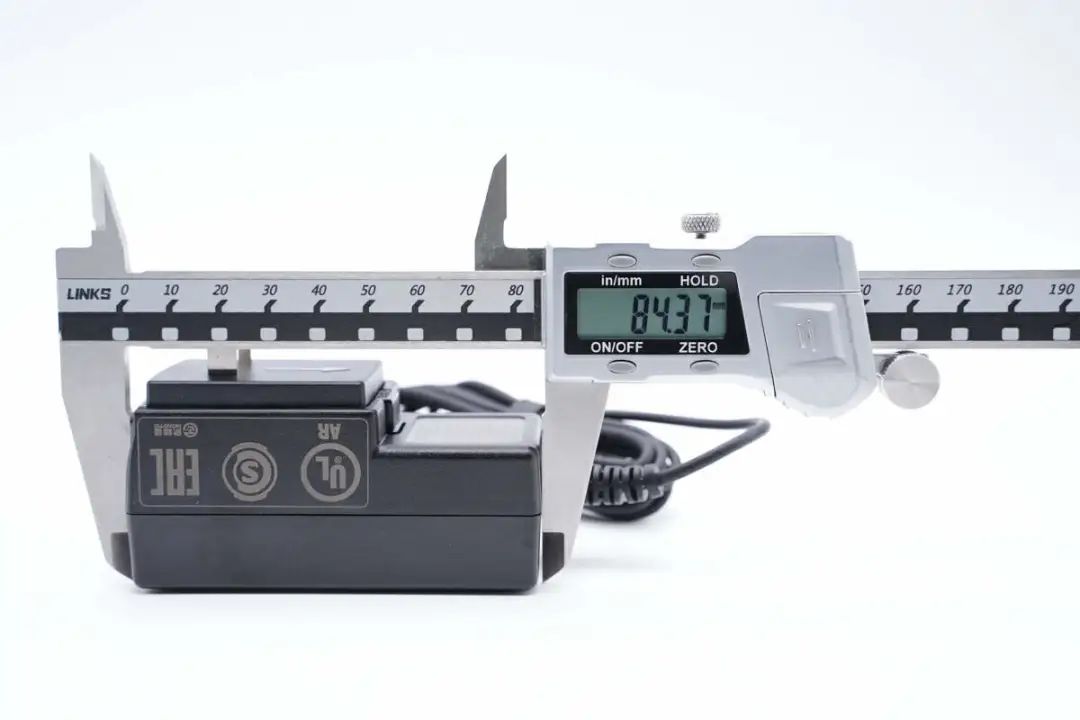

测得适配器机身长度为84.37mm。。。。。





宽度为38.64mm。。。。。

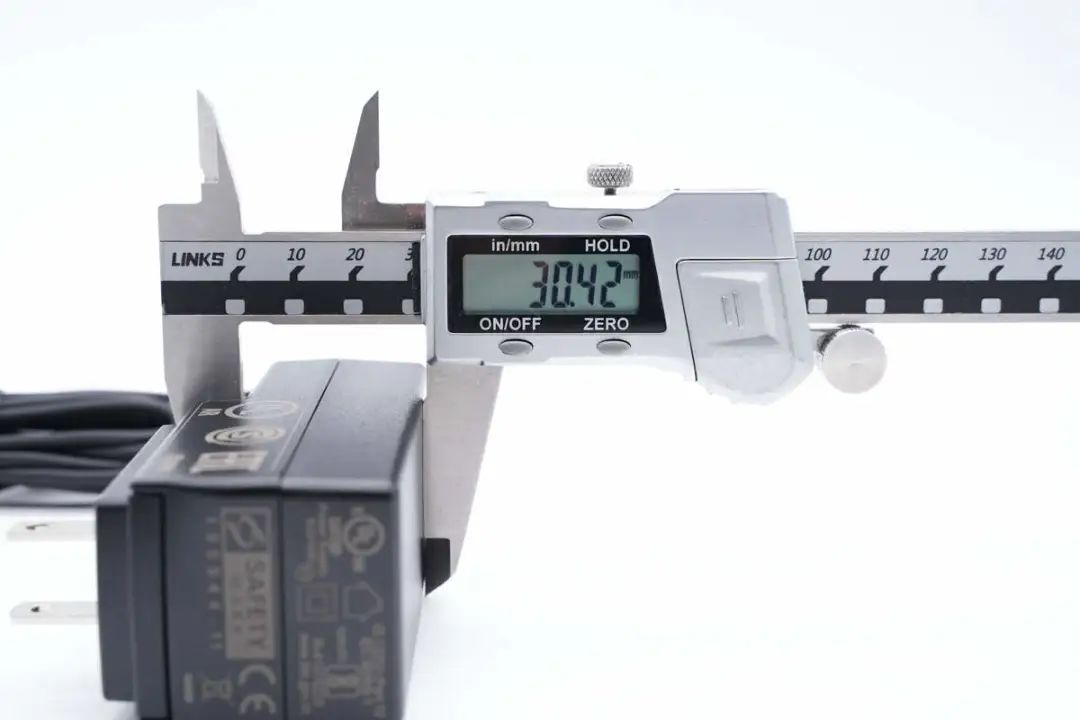

非插脚部分厚度为30.42mm。。。。。

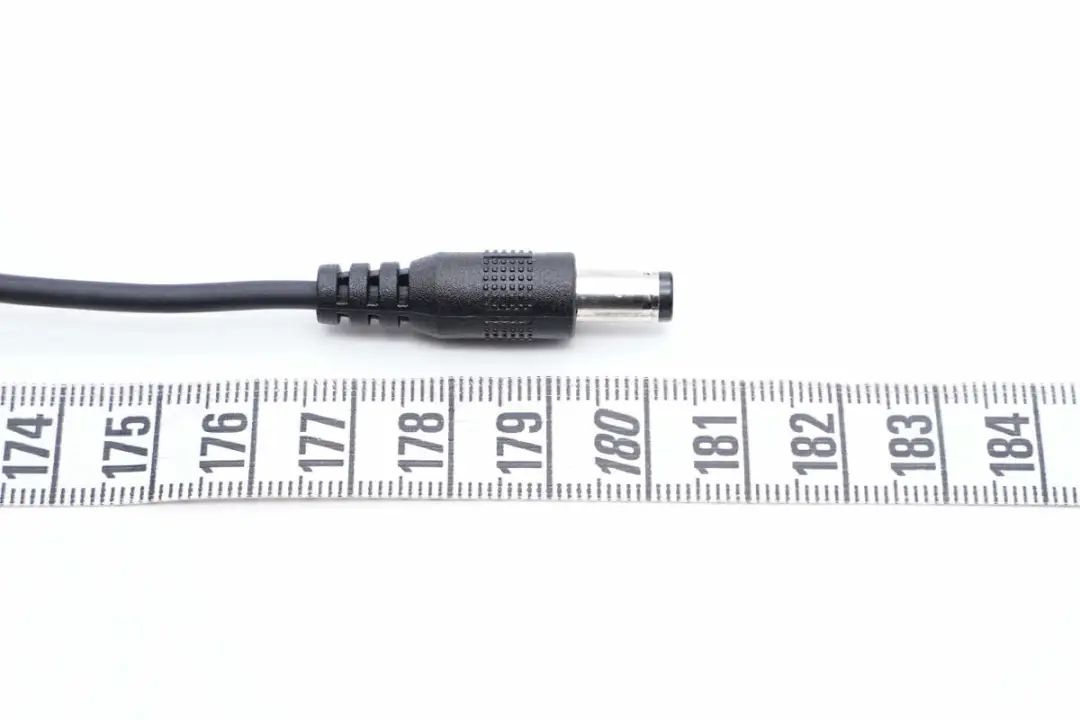

DC输出线长度约1.8米。。。。。

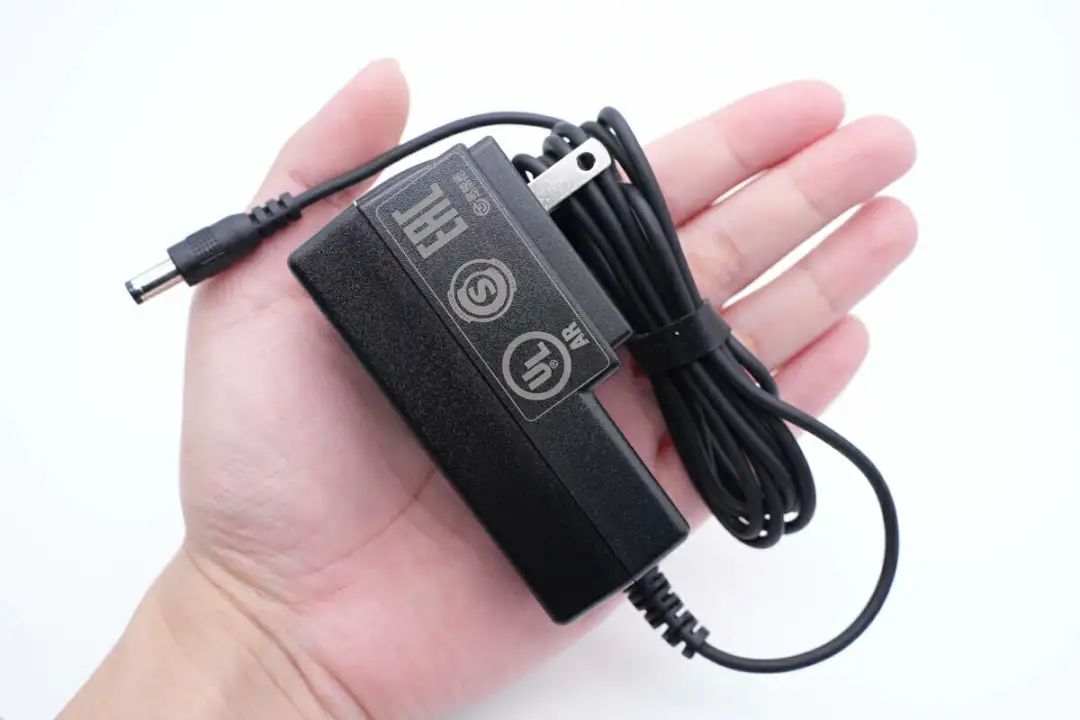

适配器拿在手上的大小直观感受。。。。。

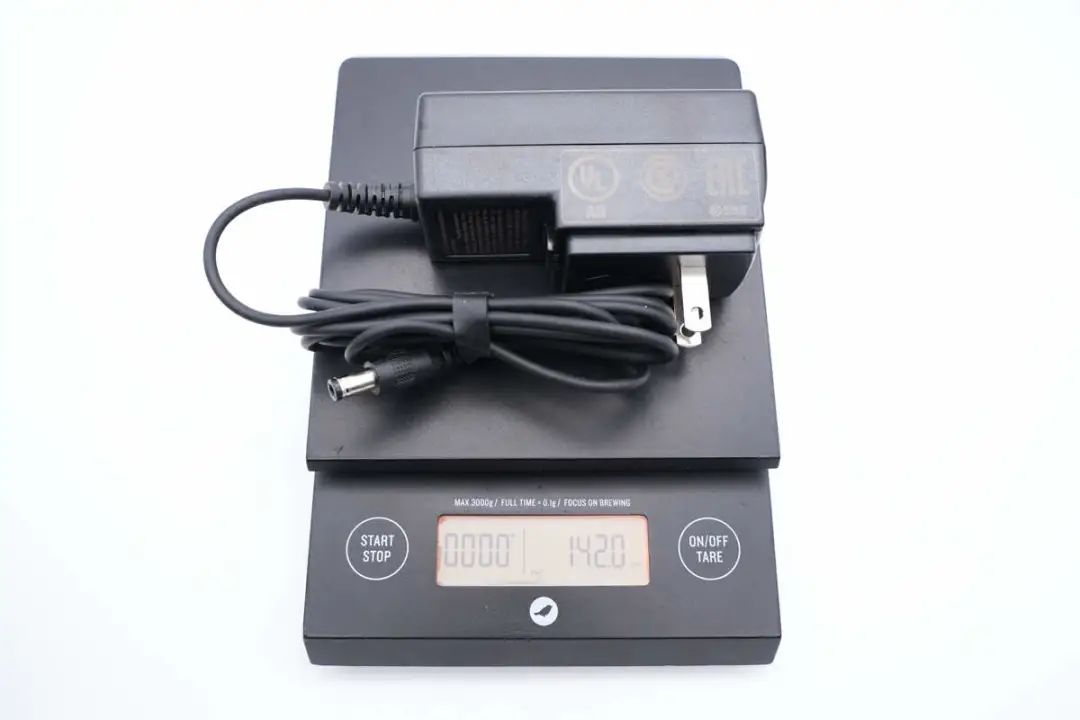

另外测得适配器重量约142g。。。。。



欧陆通12V适配器拆解



对这款适配器有了基本了解后，，，，，，，，下面充电头网就对其进行详细拆解，，，，，，，，一起来看看产品的用料做工如何。。。。。





沿电源上下盖接缝拆开电源，，，，，，，，输入线和输出线打胶固定，，，，，，，，同时将PCB固定在外壳内部。。。。。





电源交流输入导线冷压端子焊接，，，，，，，，焊点涂胶加固。。。。。

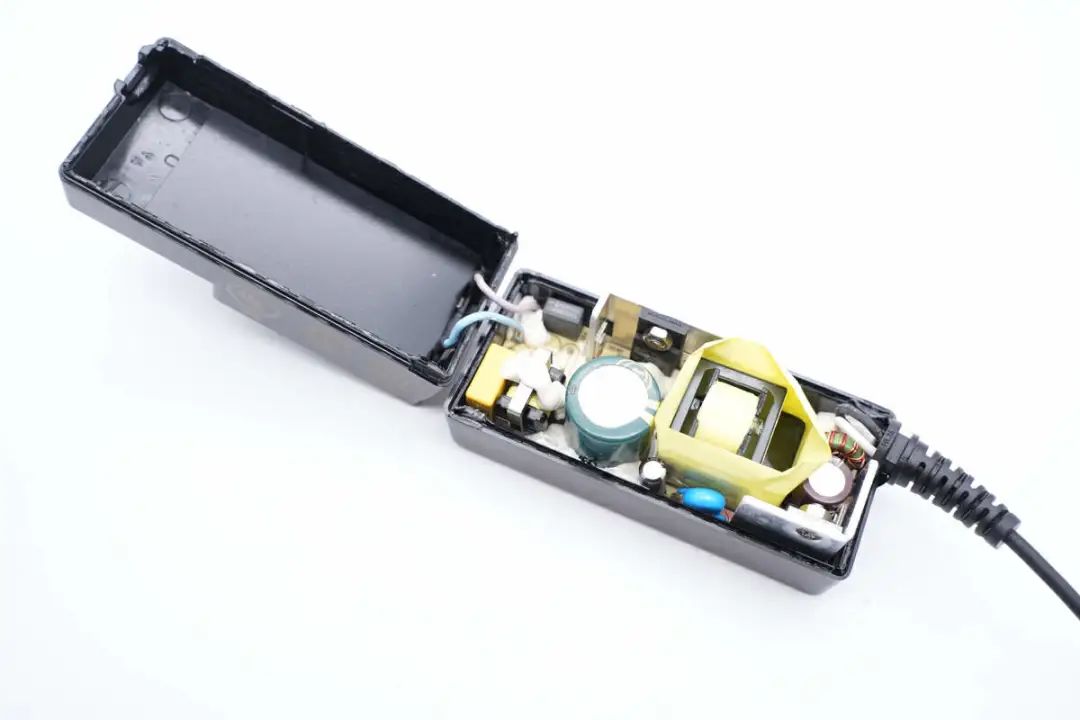

从外壳中取出PCBA？？？？？？，，，，，，，，PCBA？？？？？？槌跫逗痛渭毒潭ㄉ⑷绕，，，，，，，，PCB与外壳打胶固定。。。。。

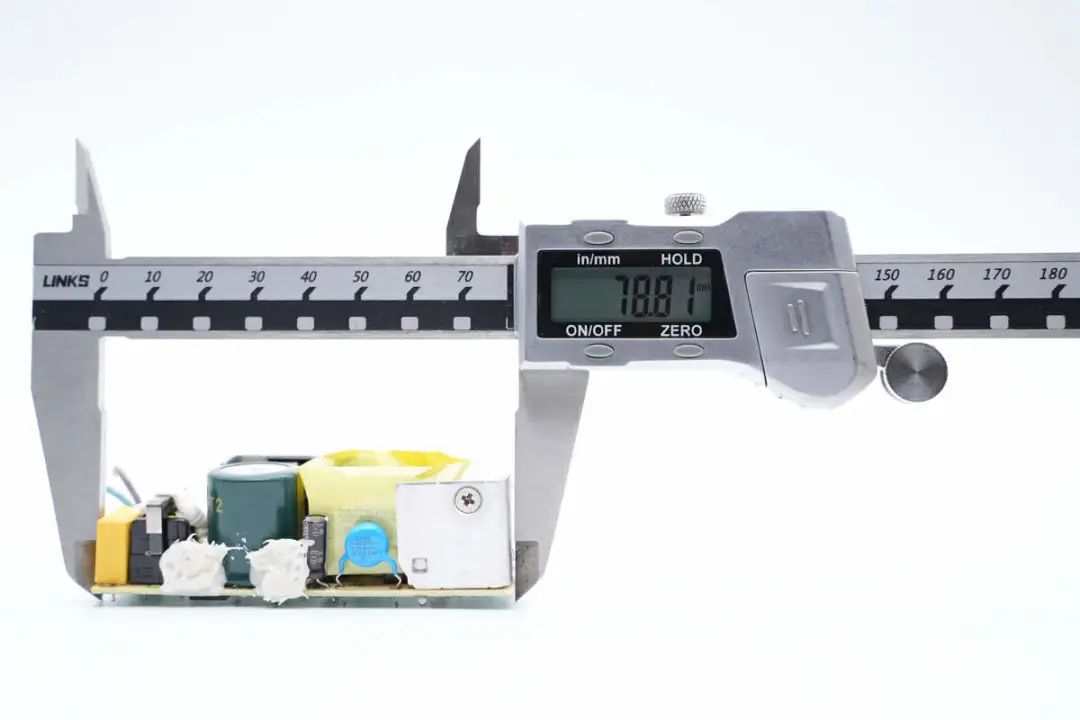

使用游标卡尺测得PCBA？？？？？？槌ざ仍嘉78.81mm。。。。。





PCBA？？？？？？榭矶仍嘉32.23mm。。。。。

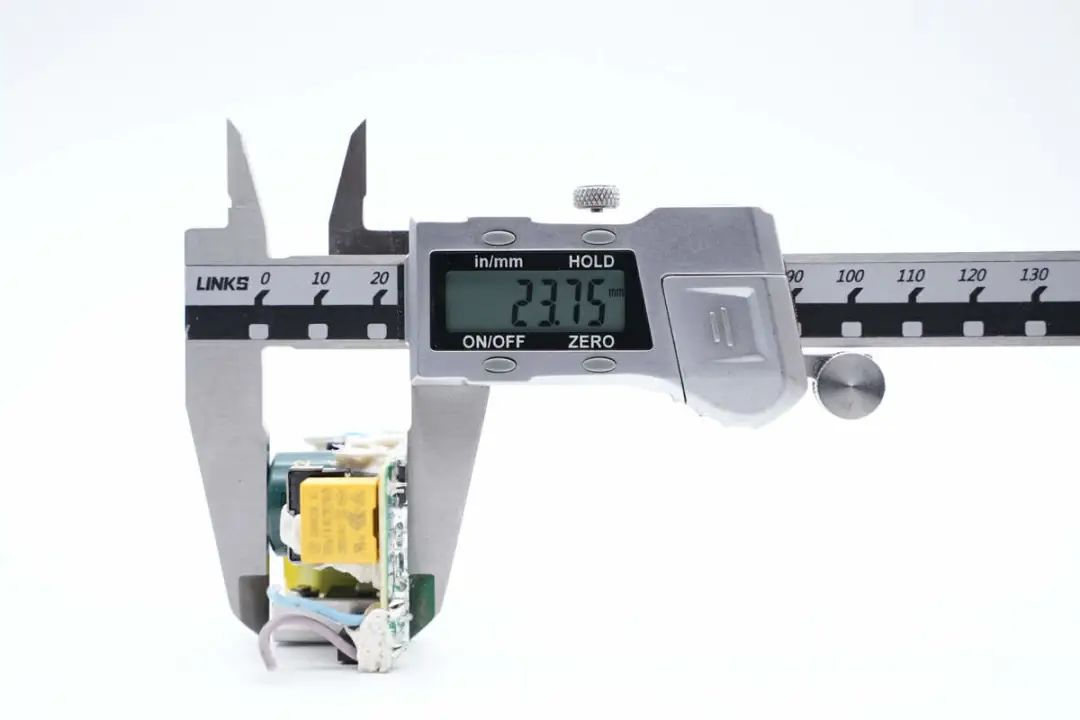

PCBA？？？？？？楹穸仍嘉23.75mm。。。。。

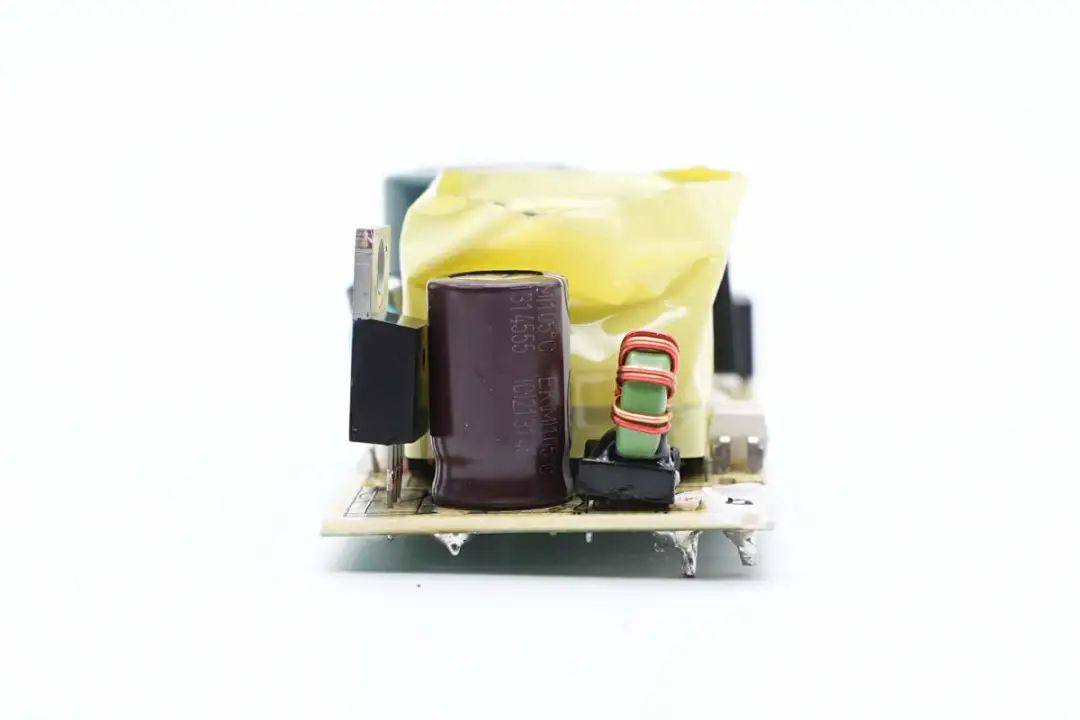

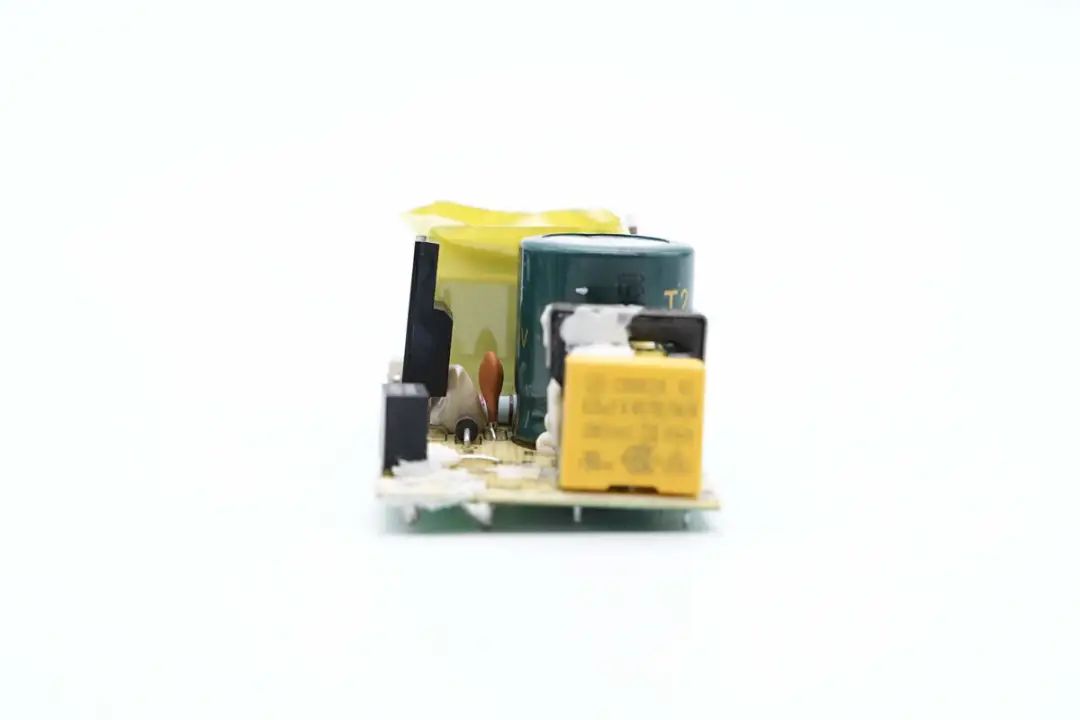

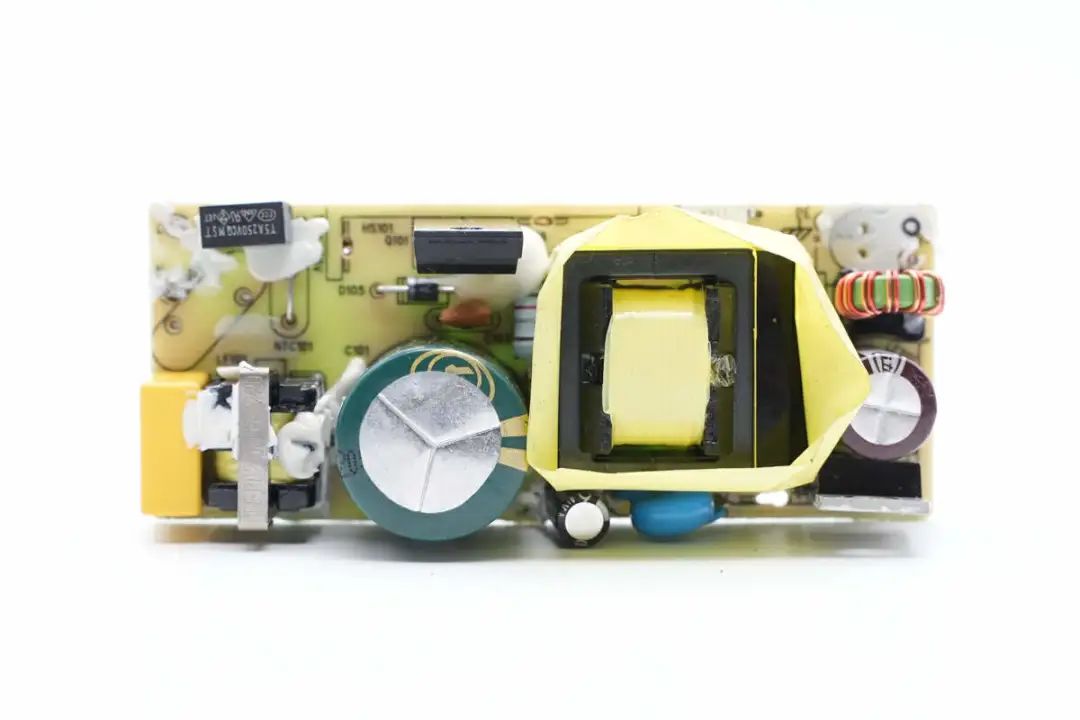

PCBA？？？？？？檎嬉焕，，，，，，，，左侧为输入端，，，，，，，，焊接保险丝，，，，，，，，共模电感和安规X2电容，，，，，，，，右侧焊接高压滤波电容和初级开关管。。。。。右侧变压器磁芯缠绕胶带绝缘，，，，，，，，变压器上方焊接光耦，，，，，，，，右侧为肖特基整流管，，，，，，，，输出滤波电容和滤波电感。。。。。





背面焊接整流桥，，，，，，，，初级电源芯片，，，，，，，，黑线区分初级和次级区域。。。。。适配器为反激拓扑，，，，，，，，固定电压输出，，，，，，，，下面我们就从输入端开始了解适配器中各个器件的信息。。。。。





输入端焊接保险丝，，，，，，，，安规X2电容，，，，，，，，共模电感，，，，，，，，初级开关管和高压滤波电容。。。。。

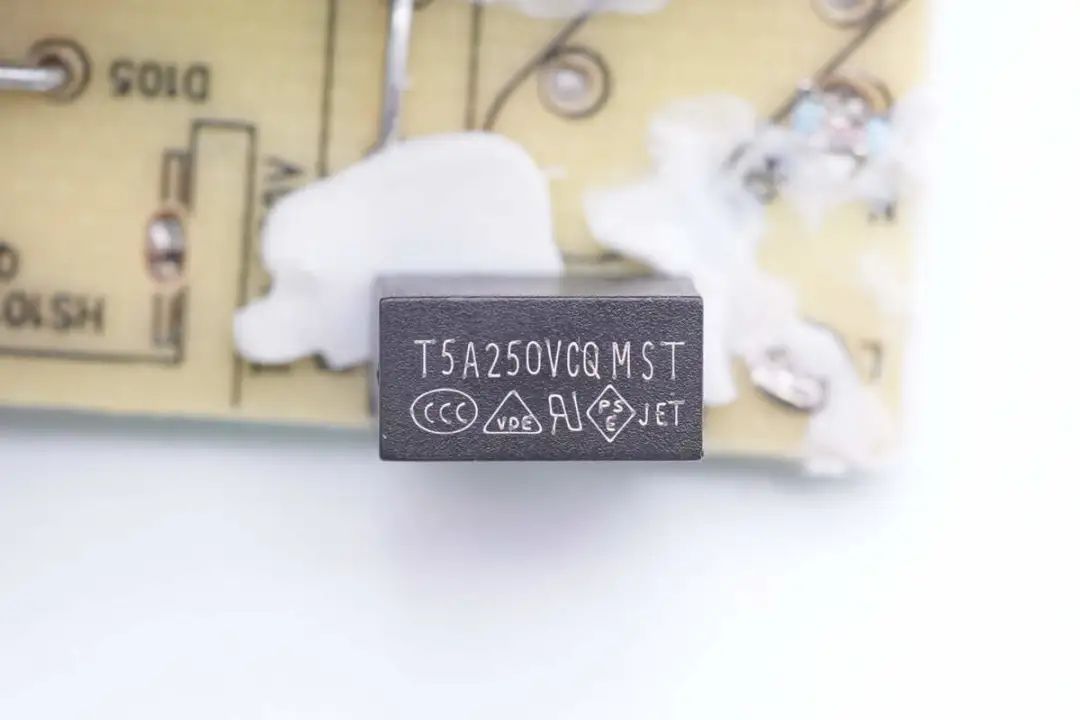

输入端保险丝来自CONQUER功德，，，，，，，，MST系列超小型延时保险丝，，，，，，，，规格为5A 250V。。。。。

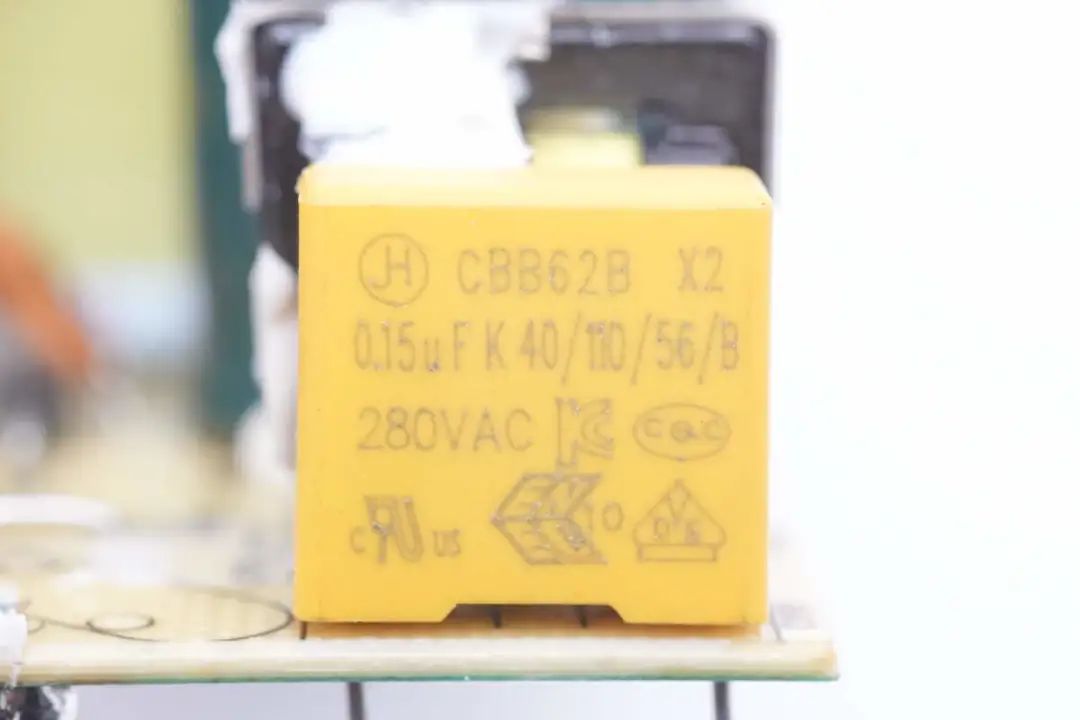

安规X2电容规格为0.15μF。。。。。

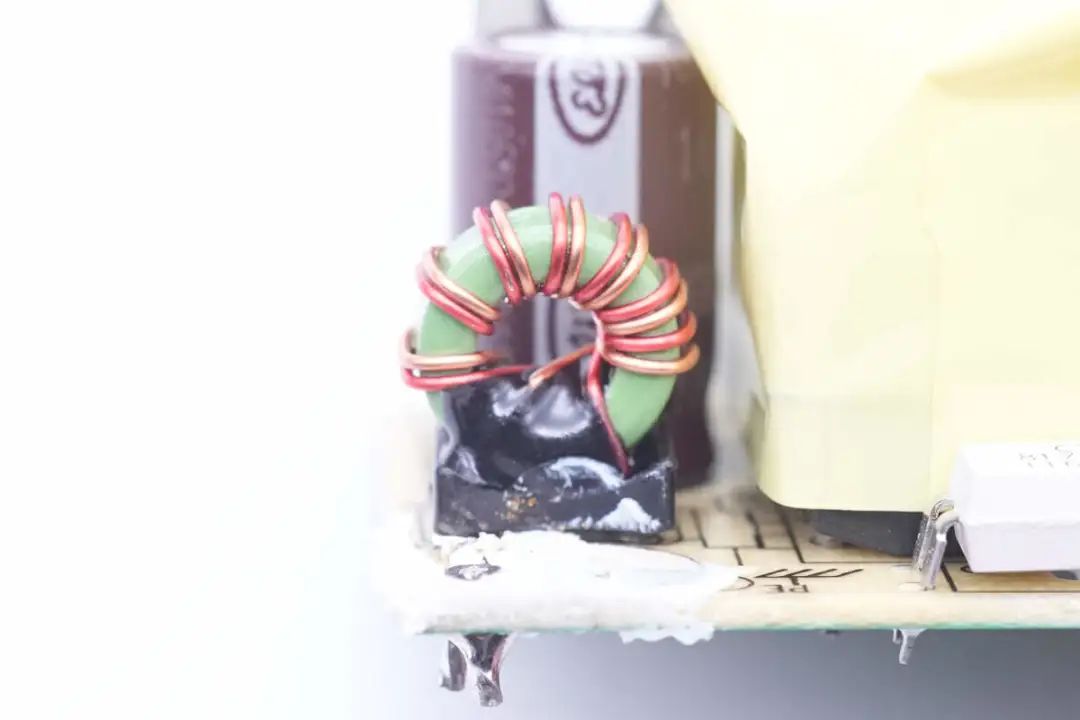

共模电感采用绝缘骨架绕制。。。。。

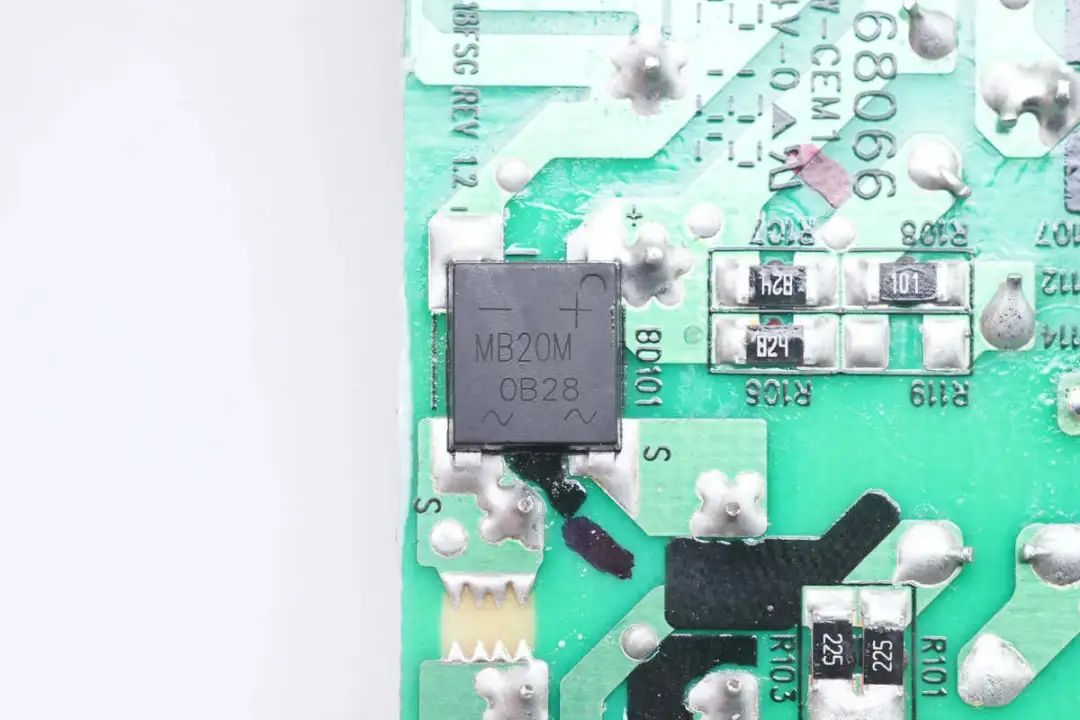

输入端整流桥丝印MB20M，，，，，，，，规格为2A 1000V。。。。。

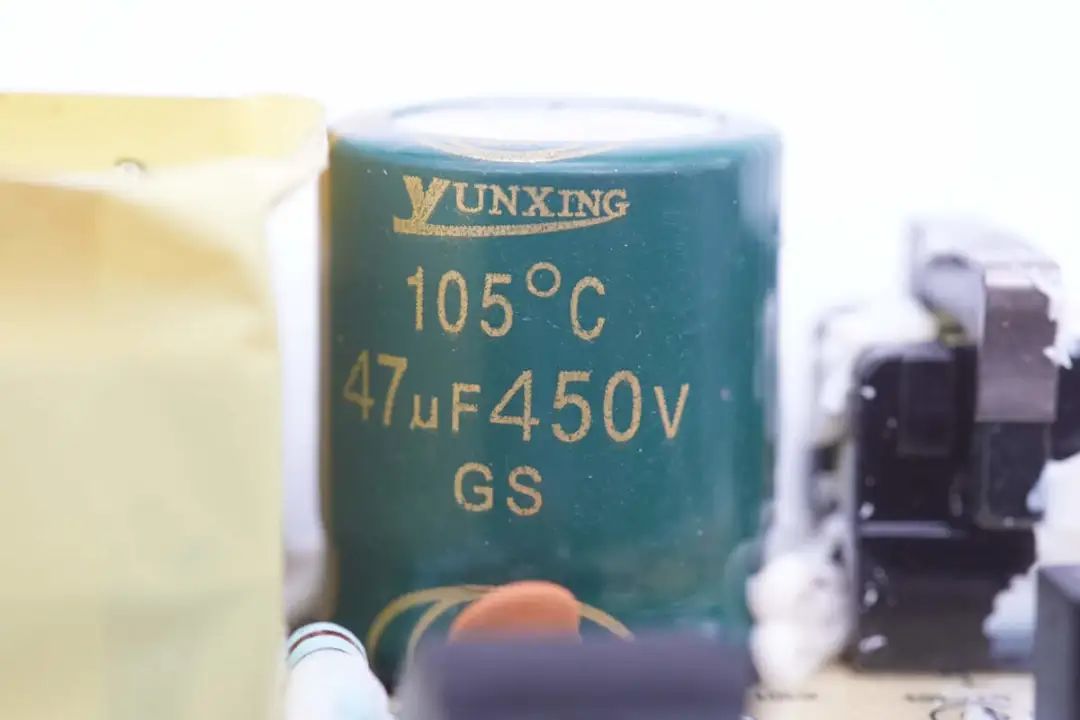

高压滤波电容来自美彩国际，，，，，，，，规格为47μF450V，，，，，，，，105℃耐热。。。。。

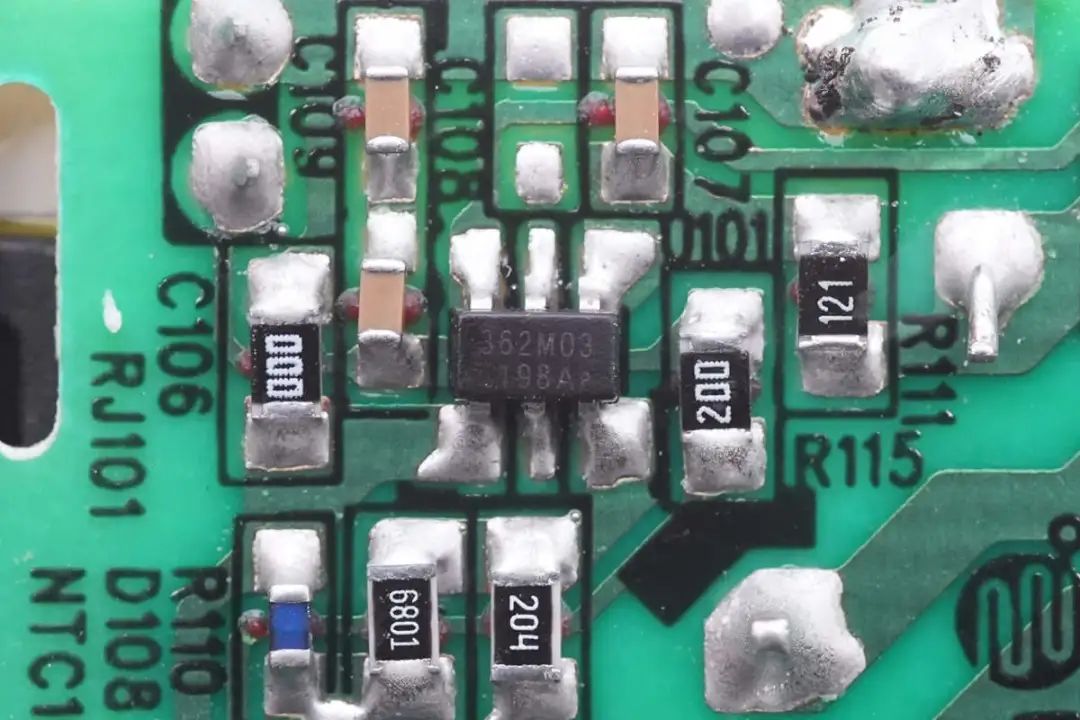

初级主控芯片来自昂宝，，，，，，，，型号为OB2362，，，，，，，，是一颗自适应高性能反激控制器，，，，，，，，支持CCM和QR工作模式，，，，，，，，为高能效和低待机功耗所优化。。。。。

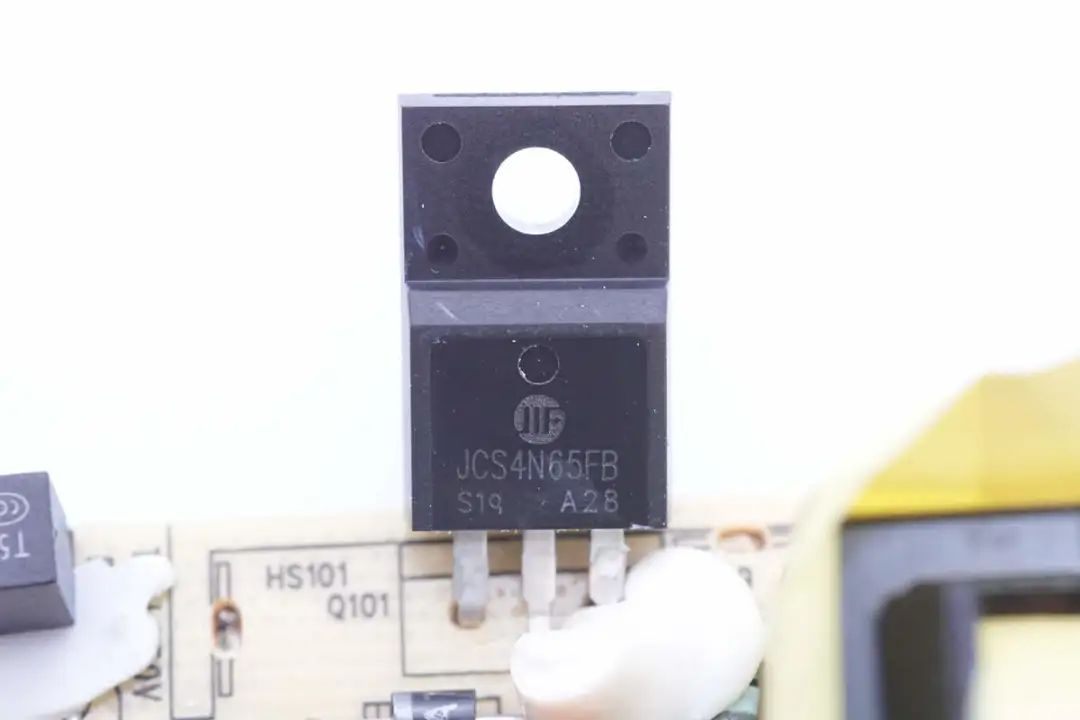

初级开关管来自吉林华微，，，，，，，，型号JCS4N65FB，，，，，，，，耐压650V，，，，，，，，导阻2.4Ω，，，，，，，，采用TO220F封装。。。。。





为主控芯片供电的滤波电容规格为50V 2.2μF。。。。。

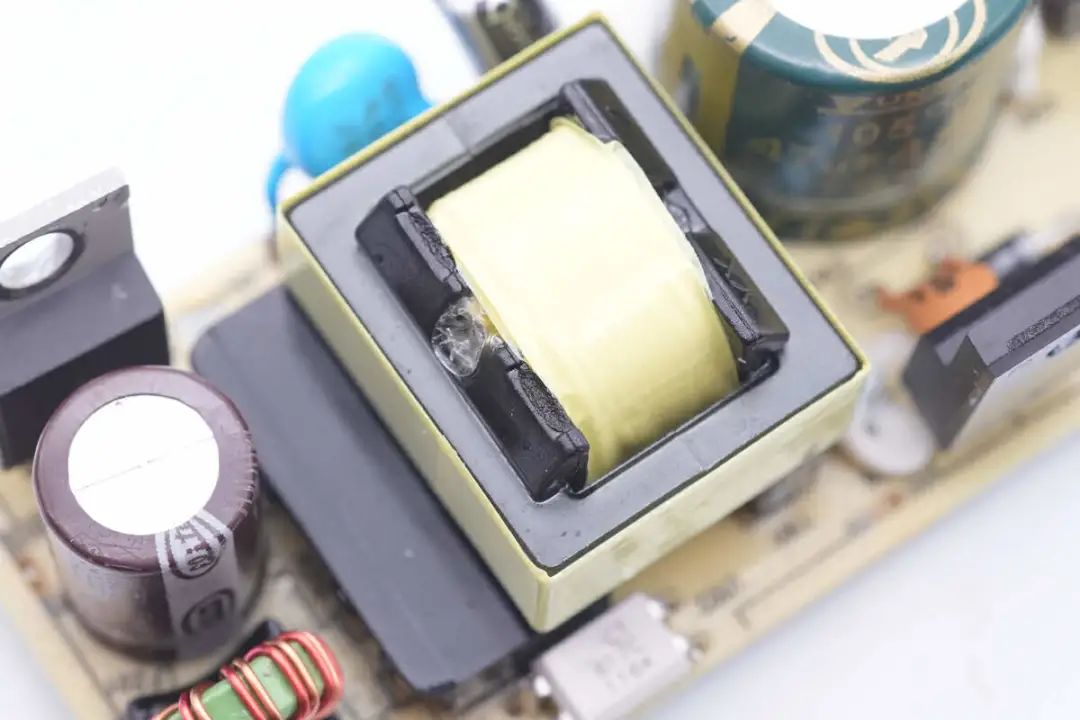

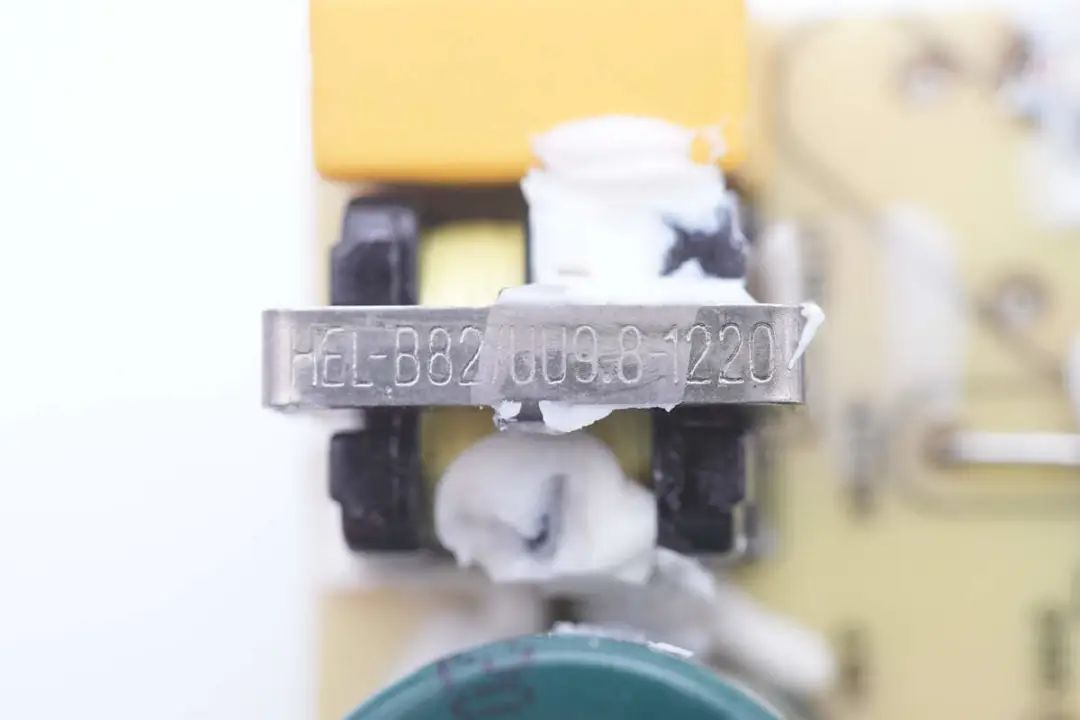

变压器特写，，，，，，，，磁芯缠绕胶带绝缘。。。。。

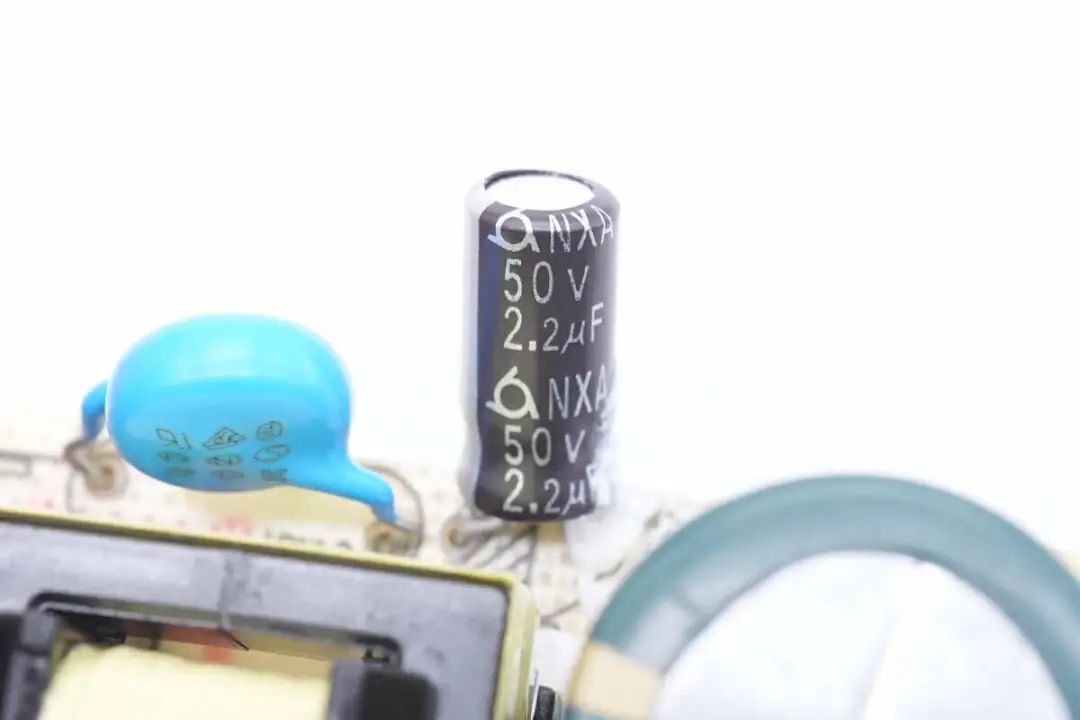

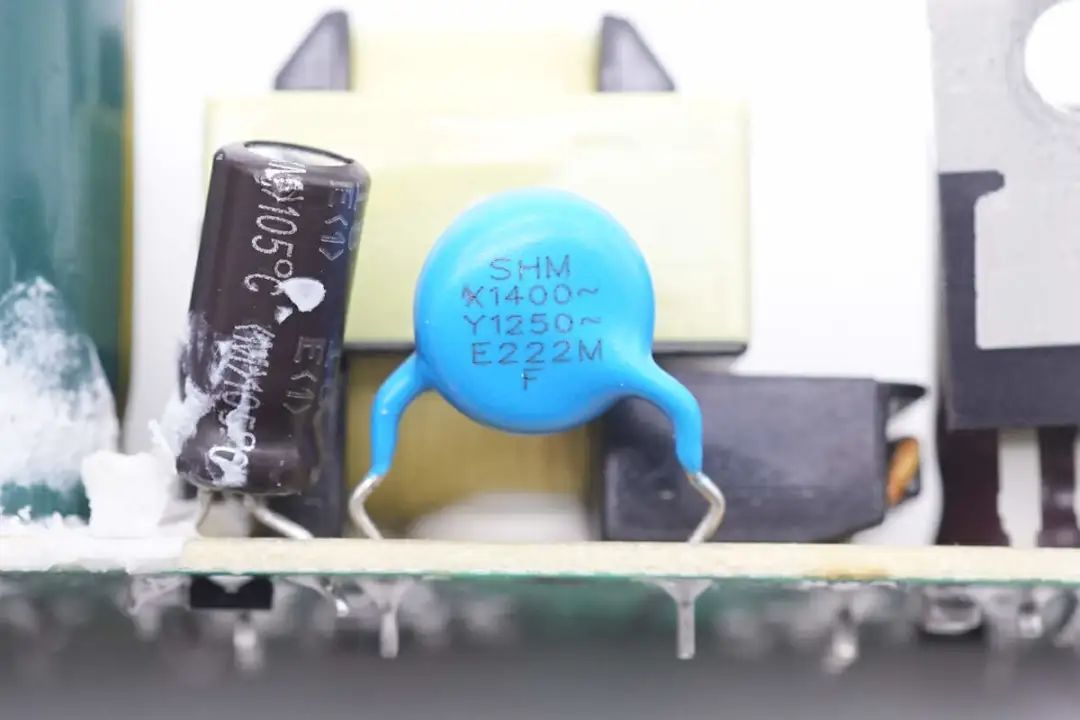

蓝色Y电容来自宏明电子。。。。。

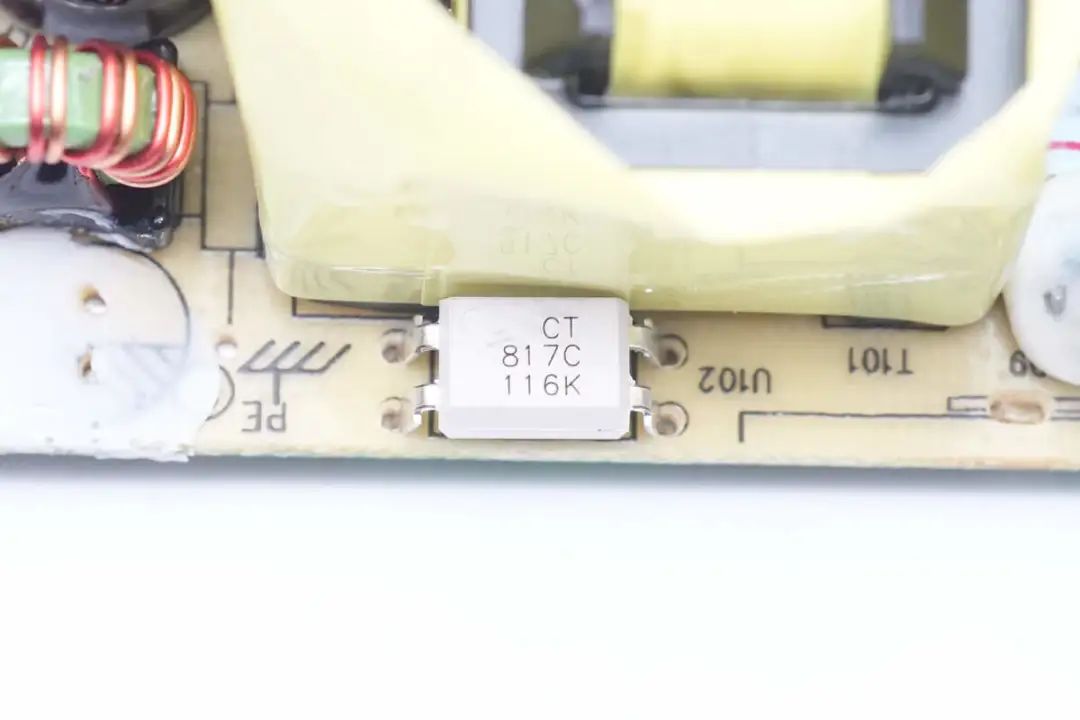

CT817C光耦用于输出电压反馈。。。。。





输出端焊接整流管，，，，，，，，滤波电容和滤波电感。。。。。

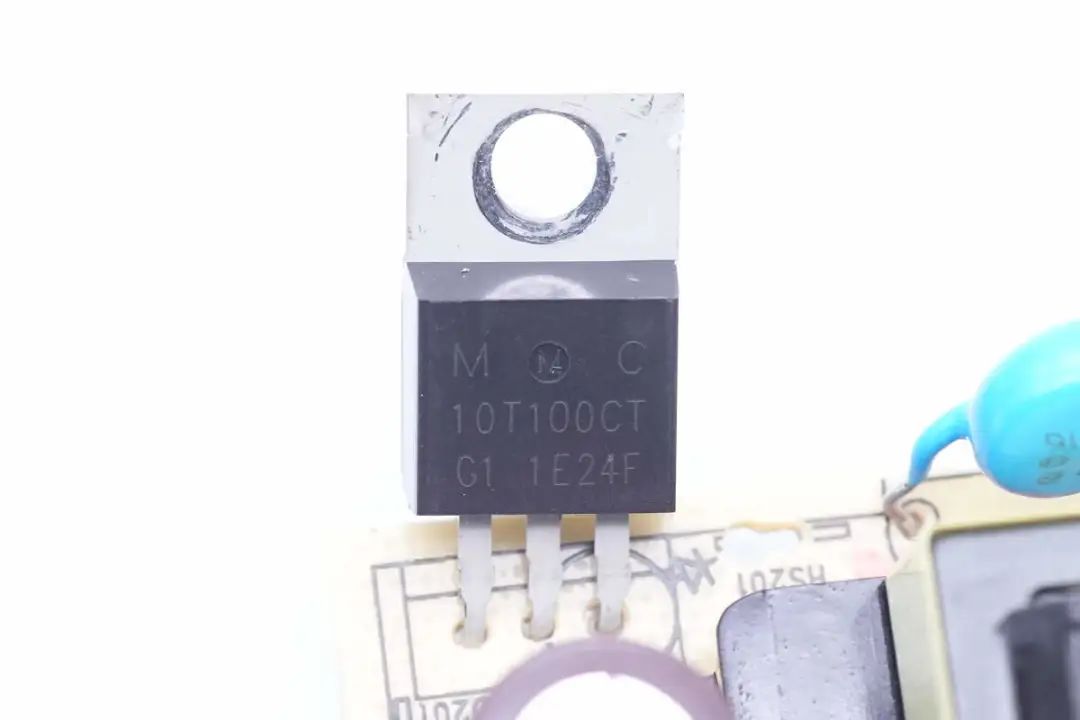

由于对效率要求不高，，，，，，，，采用了肖特基二极管整流，，，，，，，，丝印10T100CT，，，，，，，，规格为100V 10A，，，，，，，，采用TO220封装。。。。。

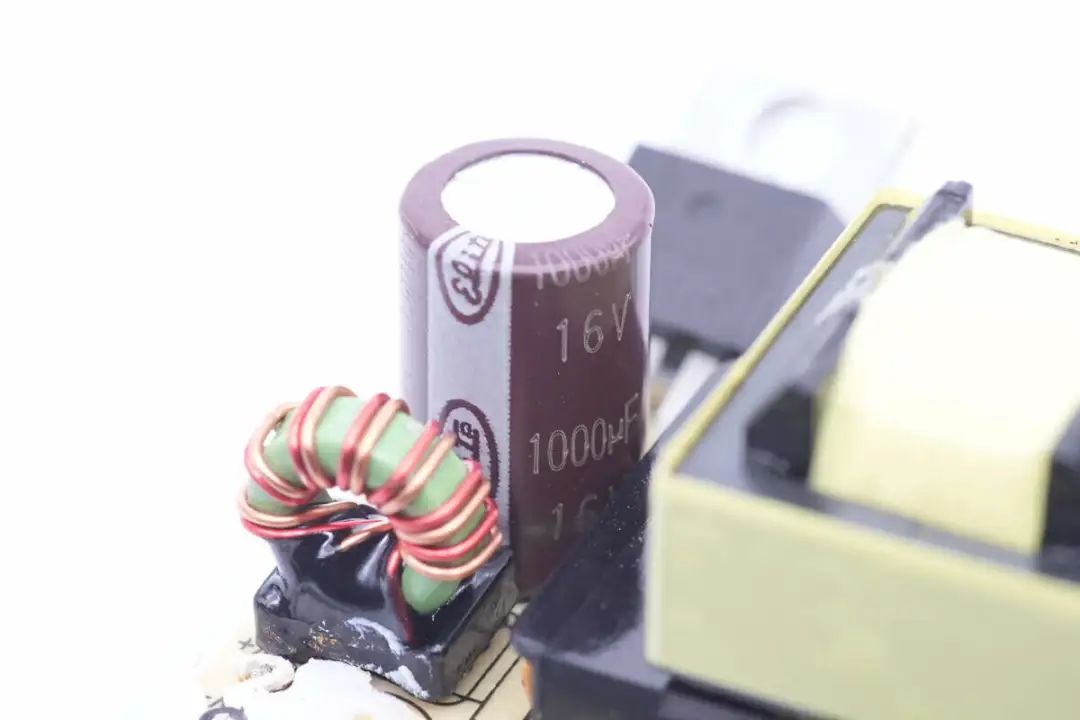

输出滤波电容规格为1000μF 16V。。。。。





滤波电感底部焊接绝缘支架。。。。。

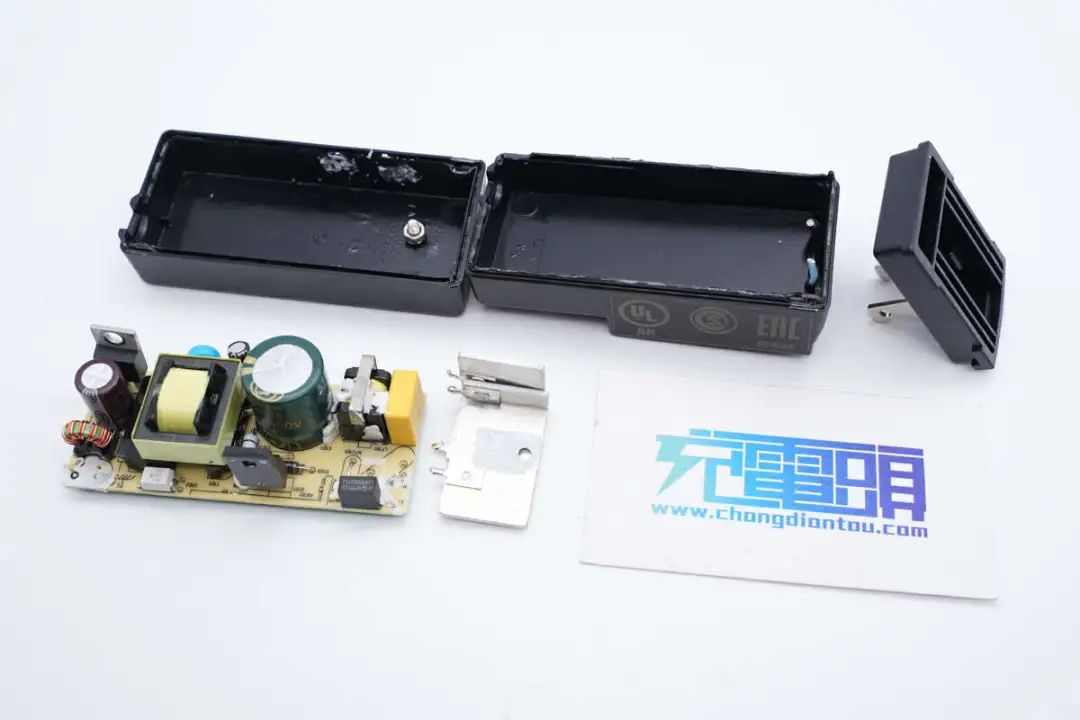

全部拆解一览，，，，，，，，来张全家福。。。。。
