为方便消费者使用，，，，，，越来越多的厂商，，，，，，选择将插线板和快充充电器集成在一起，，，，，，同时提供交流电源扩展和快充功能，，，，，，无需额外的充电器，，，，，，使用起来十分方便。 。。。。。。我们熟知的快充厂商倍思推出了一款40W输出功率的快充插线板，，，，，，提供两个新国标五孔插孔和一个两孔插孔。 。。。。。。
此外还具备2C1A三个输出接口，，，，，，支持20W+20W输出功率，，，，，，可同时为两台苹果手机快充，，，，，，同时插线板还集成了数字保；； ； ；；さ缏，，，，，，支持输入过压，，，，，，欠压以及输出过流保；； ； ；；，，，，，，提升用电安全。 。。。。。。下面充电头网就对倍思这款氮化镓快充插线板进行拆解，，，，，，看看内部设计如何。 。。。。。。
倍思40W氮化镓桌面插座开箱

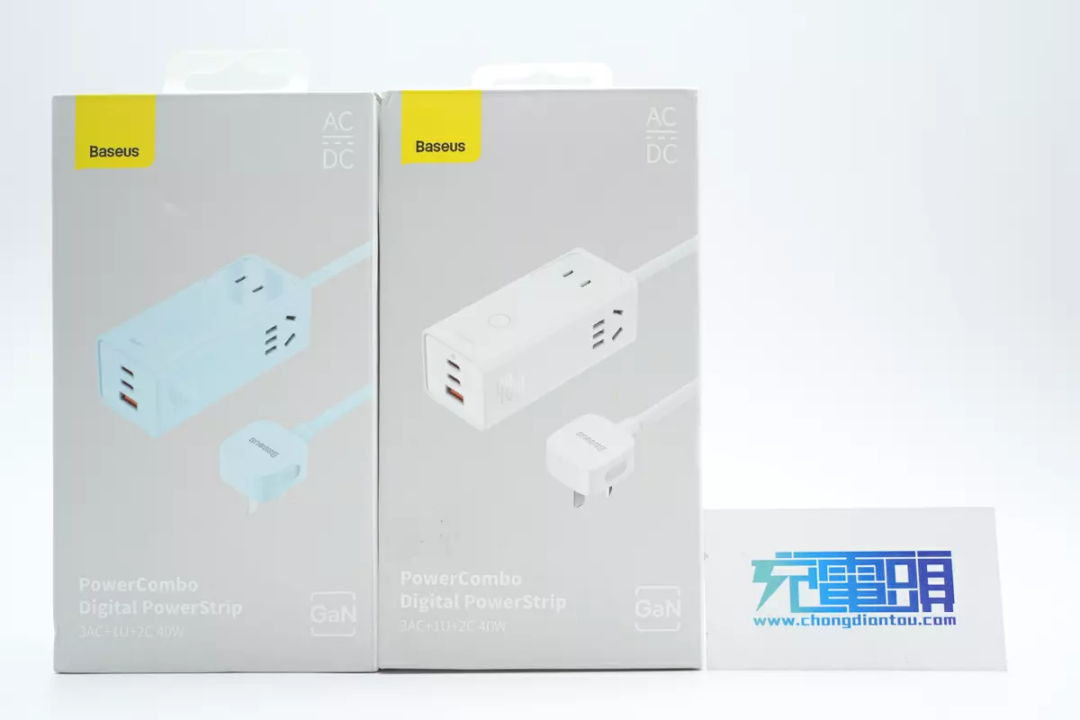

包装盒正面印有Baseus品牌、产品外观图、名称，，，，，，以及AC-DC和GaN两大卖点标识，，，，，，产品除经典黑白配色外，，，，，，还有蓝色款可供选择。 。。。。。。
背面印有产品使用场景图，，，，，，可同时为电视机、空气净化器、手机以及平板等设备供电。 。。。。。。此外还印有产品详细参数、认证信息等。 。。。。。。

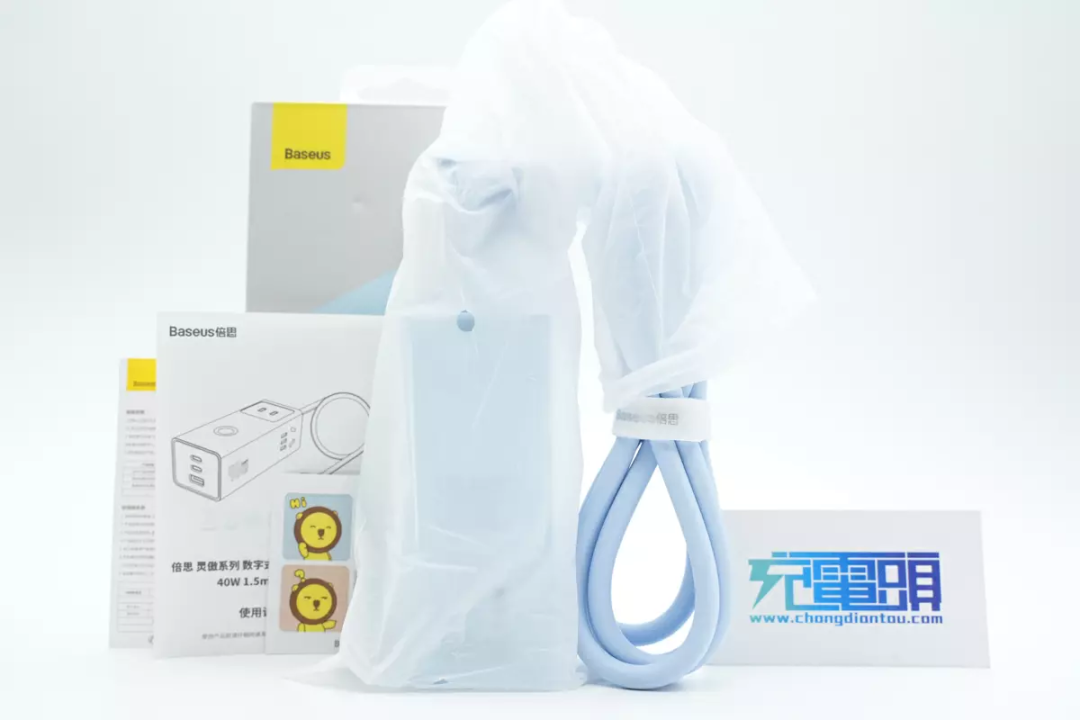

除插座本体外，，，，，，包装内还有卡通贴纸、使用说明书以及保修卡，，，，，，产品外套防尘塑料袋。 。。。。。。
本期拆解的是蓝色款，，，，，，插座机身还包裹防刮塑料膜，，，，，，细节讲究。 。。。。。。

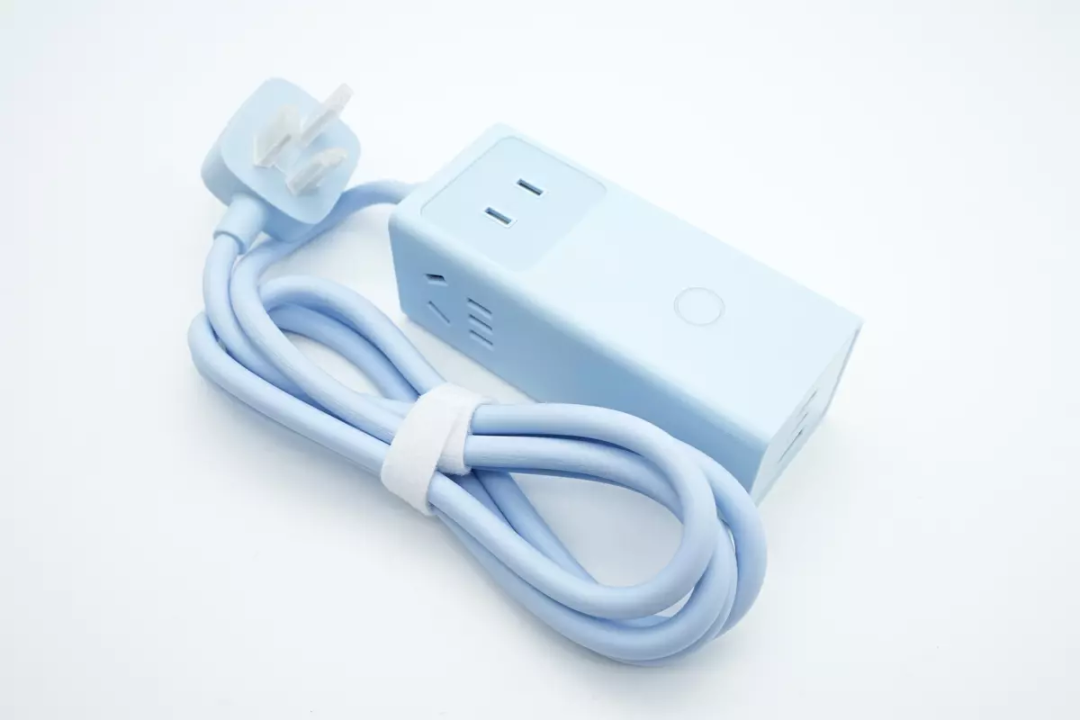

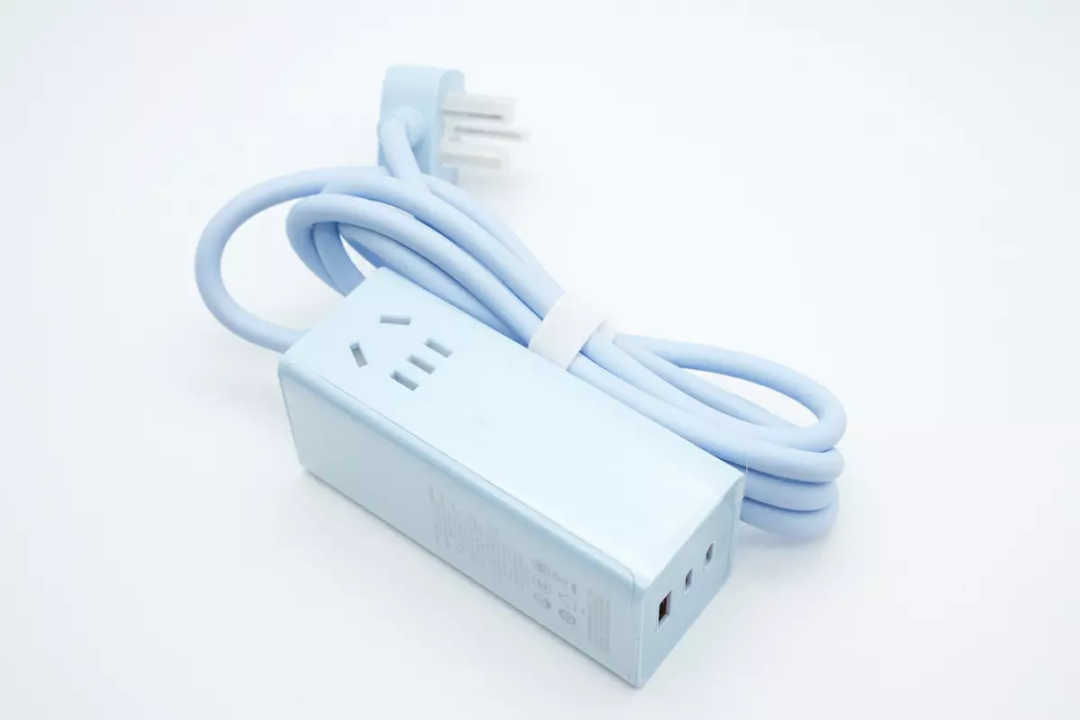

这款产品延续倍思氮化镓桌面插座系列样式设计，，，，，，自带电源线，，，，，，机身为长条方柱造型。 。。。。。。

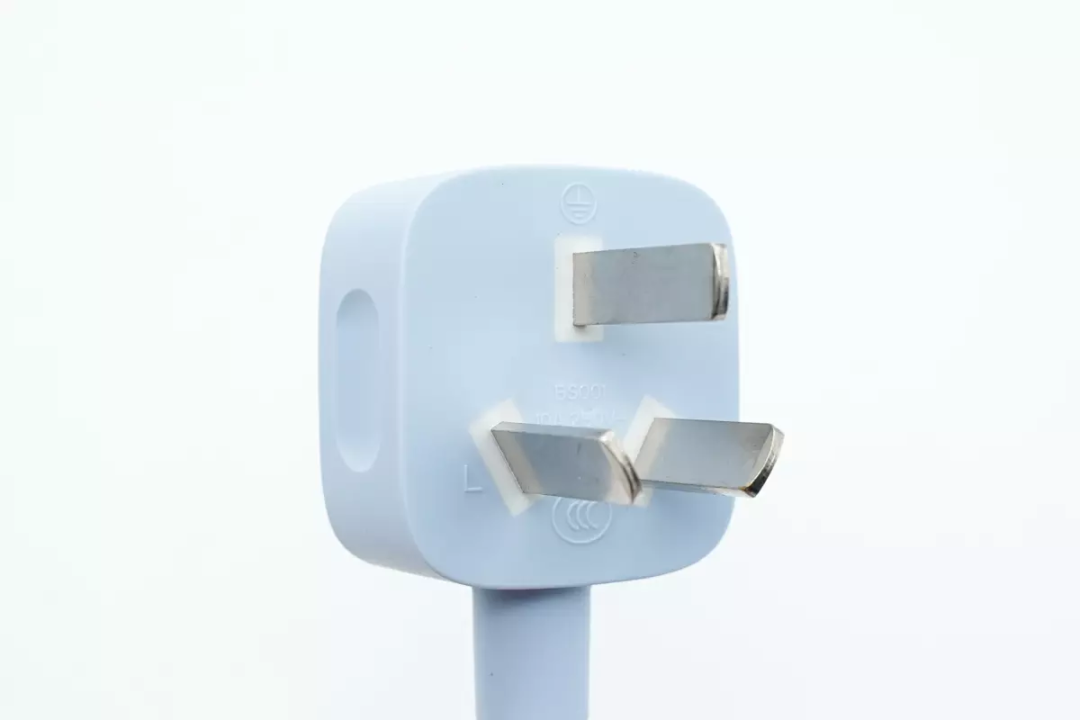

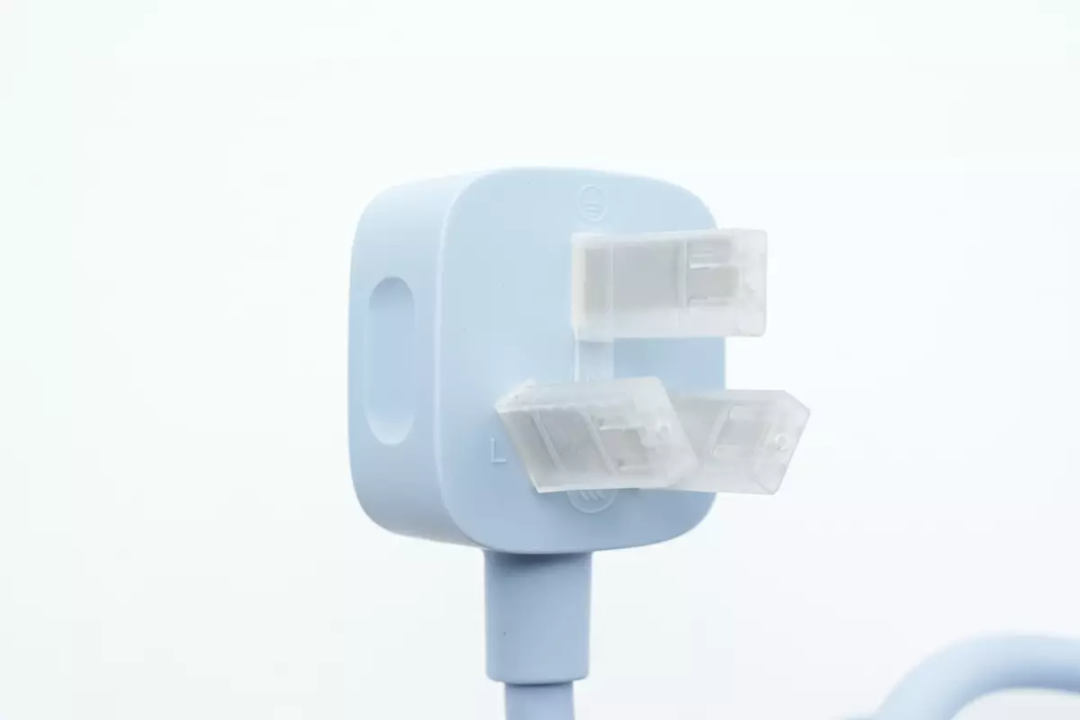

电源线采用三脚插头，，，，，，插脚套有塑料壳。 。。。。。。
插头内侧有10A 250V~规格，，，，，，并且通过了CCC认证。 。。。。。。

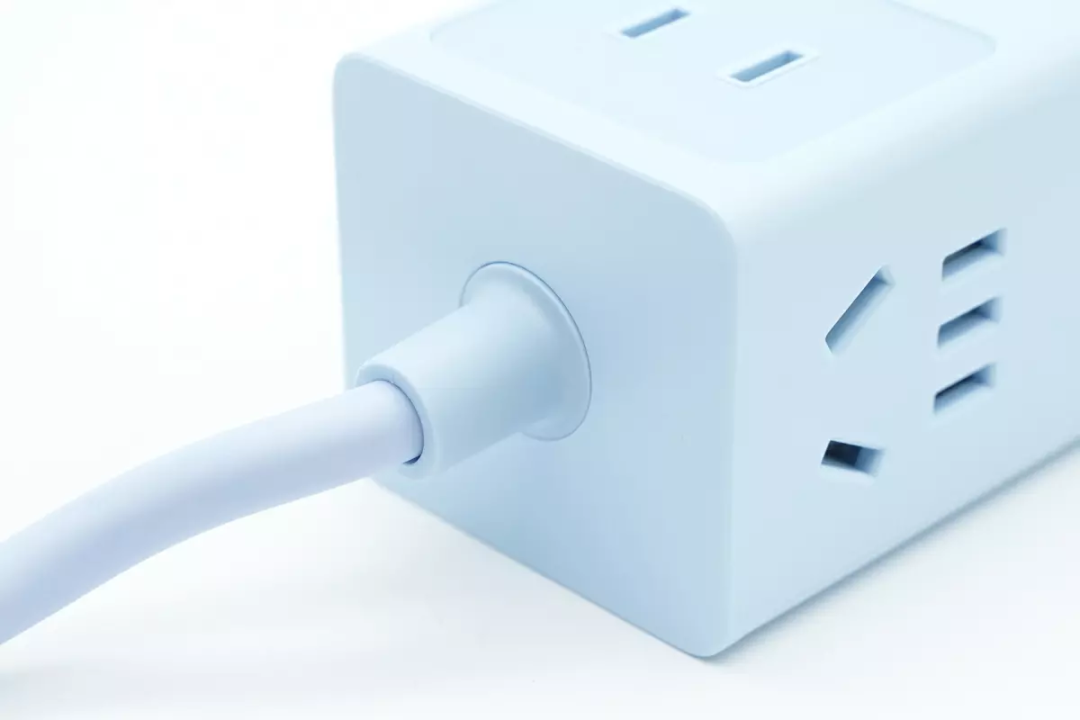

电源线与机身交界处设有胶套加强保；； ； ；；。 。。。。。。
机身顶部AC插孔区域以及输出端外壳均亮面处理，，，，，，其余部分则磨砂抗指纹，，，，，，各面间过渡圆润。 。。。。。。

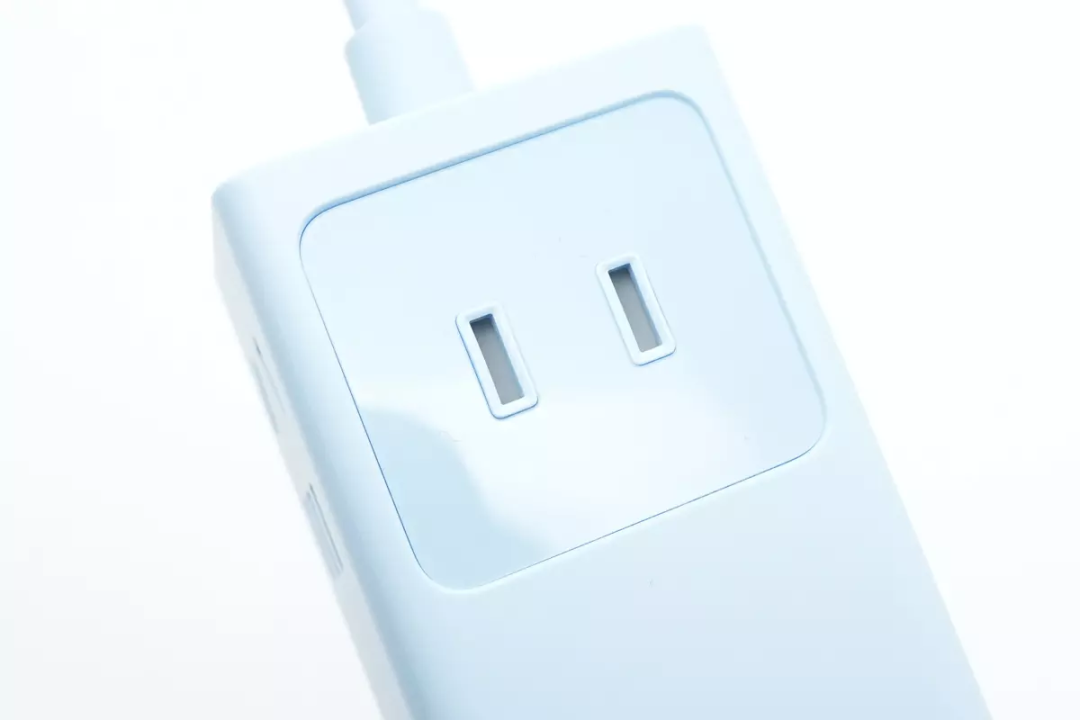

顶部AC插孔特写，，，，，，内置安全门防止异物进入，，，，，，所在区域亮面处理。 。。。。。。
此外顶部还设有总控电源按键，，，，，，外围有指示灯环设计，，，，，，一键关断省电安全，，，，，，智能又实用。 。。。。。。

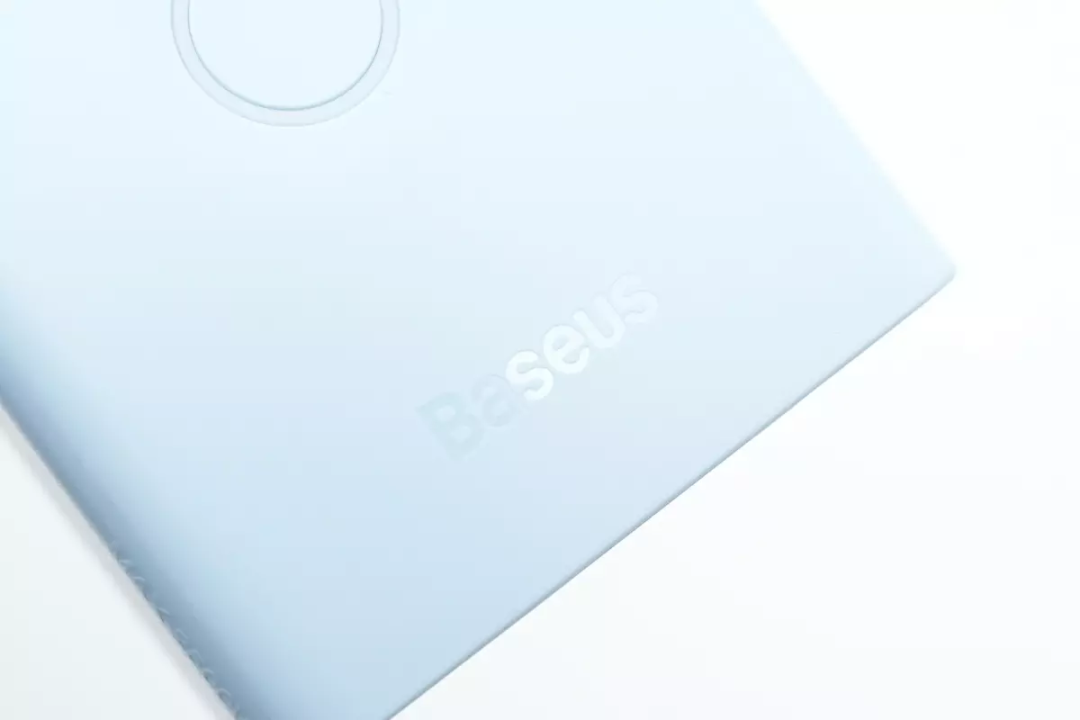

边缘设计有Baseus品牌。 。。。。。。
机身两侧均设有3+2新国标组合插孔。 。。。。。。

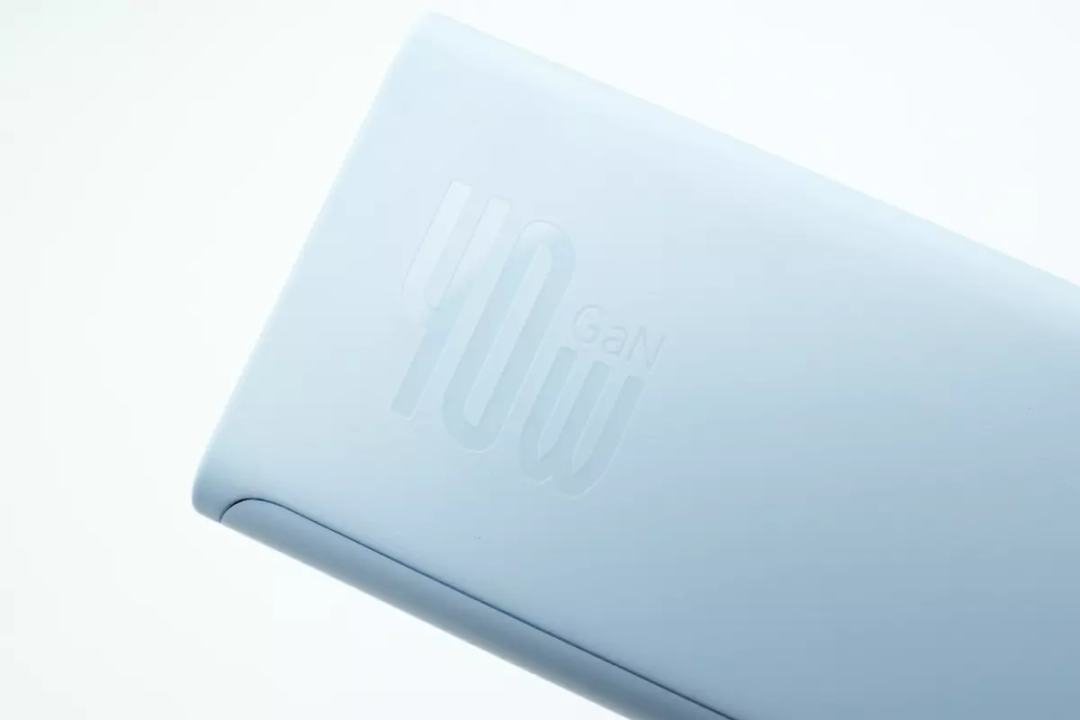

其中一侧靠近USB口输出端处还设计有40W GaN字样。 。。。。。。

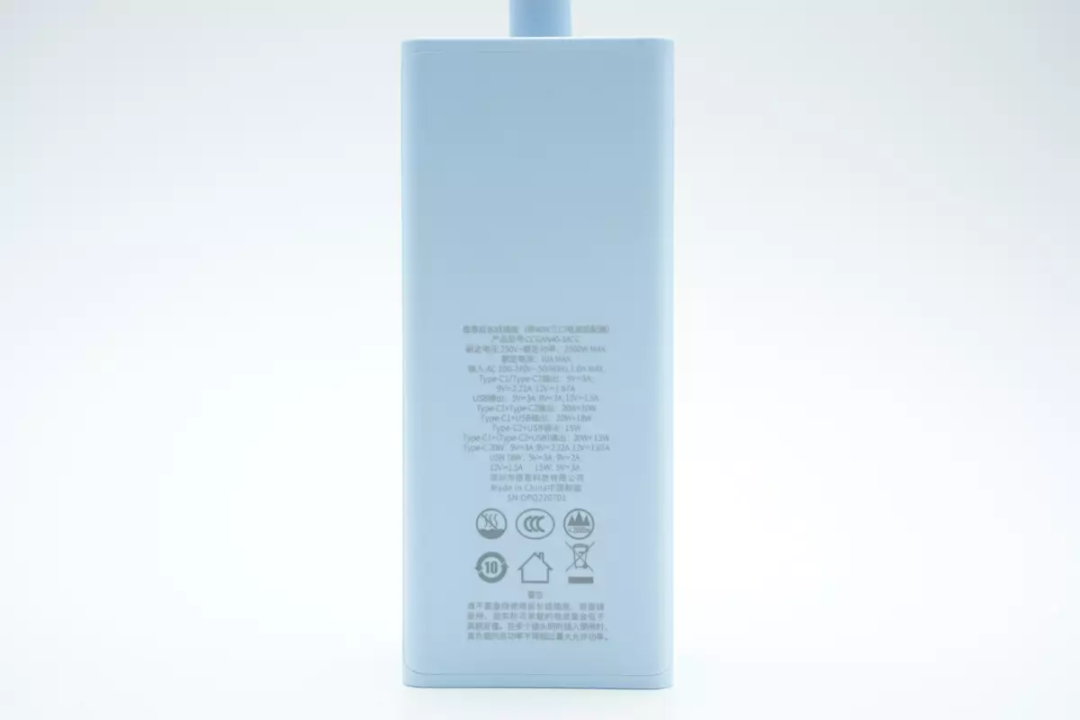

机身底部印有充电器参数信息。 。。。。。。

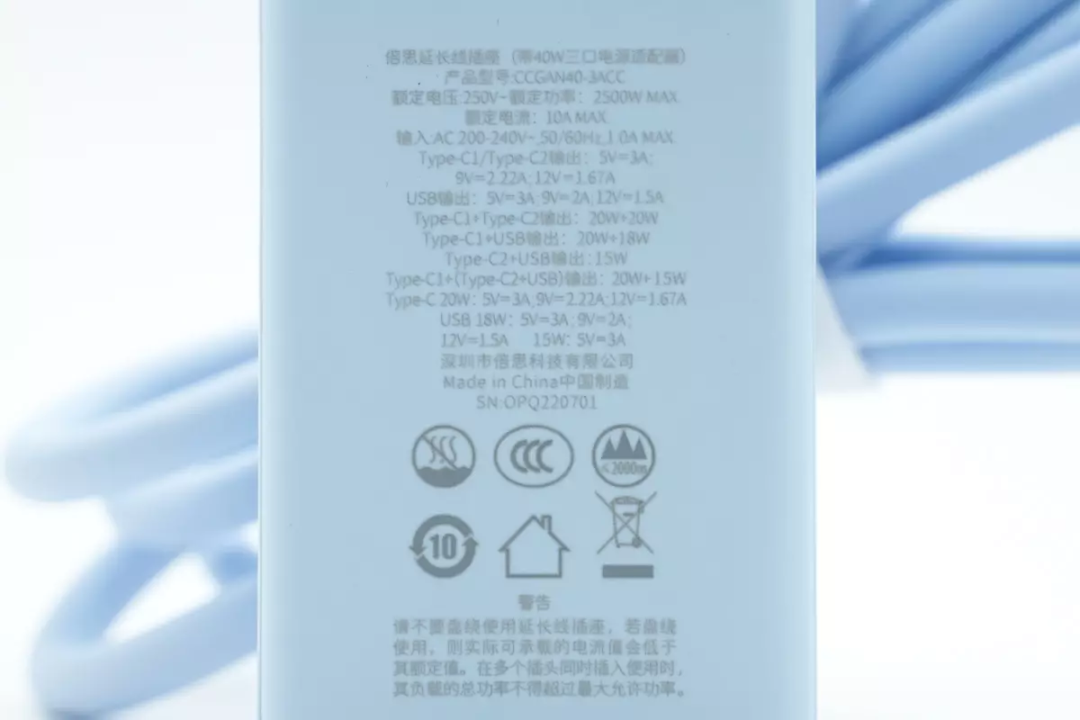

产品参数特写
型号：CCGAN40-3ACC
额定电压：250V~
额定功率：2500W Max
额定电流：10A Max
输入：AC 200-240V~，，，，，，50/60Hz 1A Max
Type-C1/C2输出：5V3A、9V2.22A、12V1.67A
USB输出：5V3A、9V2A、12V1.5A
Type-C1+Type-C2：20W+20W
Type-C1+USB：20W+18W
Type-C2+USB：15W
Type-C1+（Type-C2+USB）：20W+15W
Type-C1 20W：5V3A、9V2.22A、12V1.67A
USB 18W：5V3A、9V2A、12V1.5A
15W：5V3A
产品通过了CCC认证。 。。。。。。

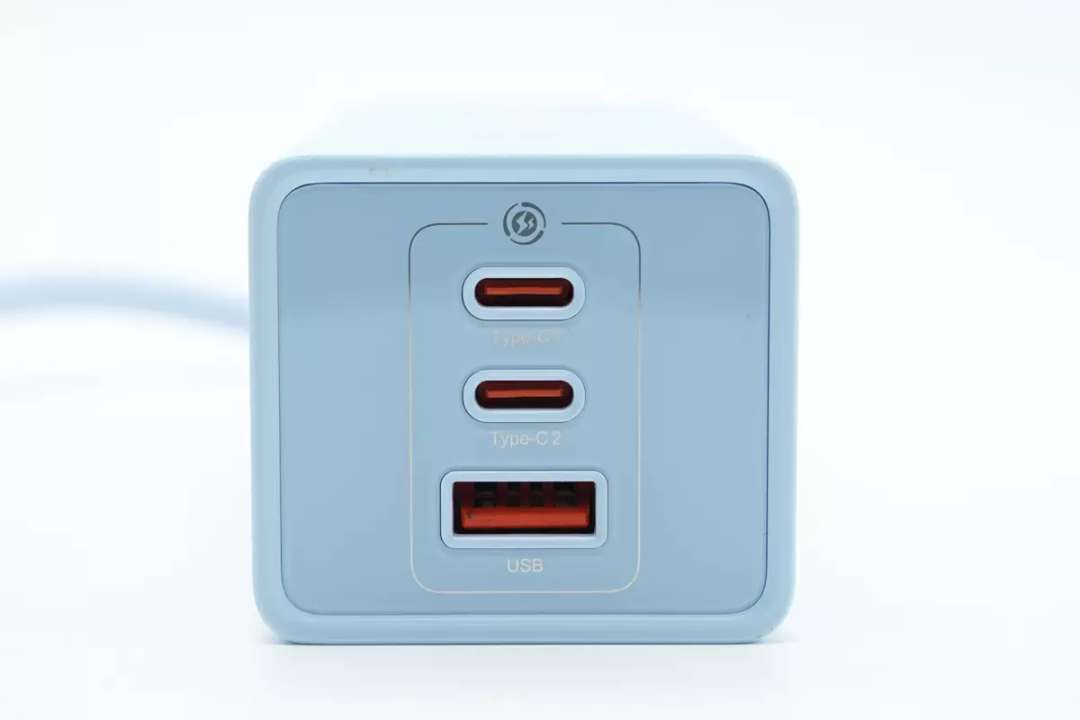

输出端配有2C1A三个USB接口，，，，，，均为橘红色胶芯，，，，，，接口旁还印有标识方便区别。 。。。。。。

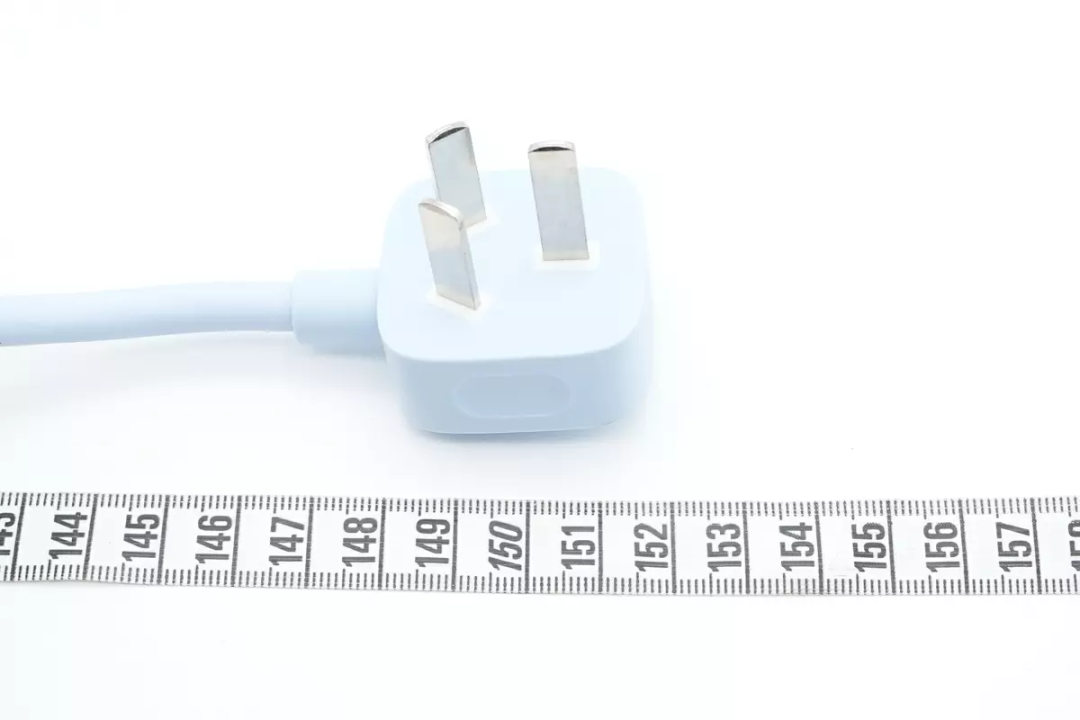

测得电源线长度约为1.5米。 。。。。。。

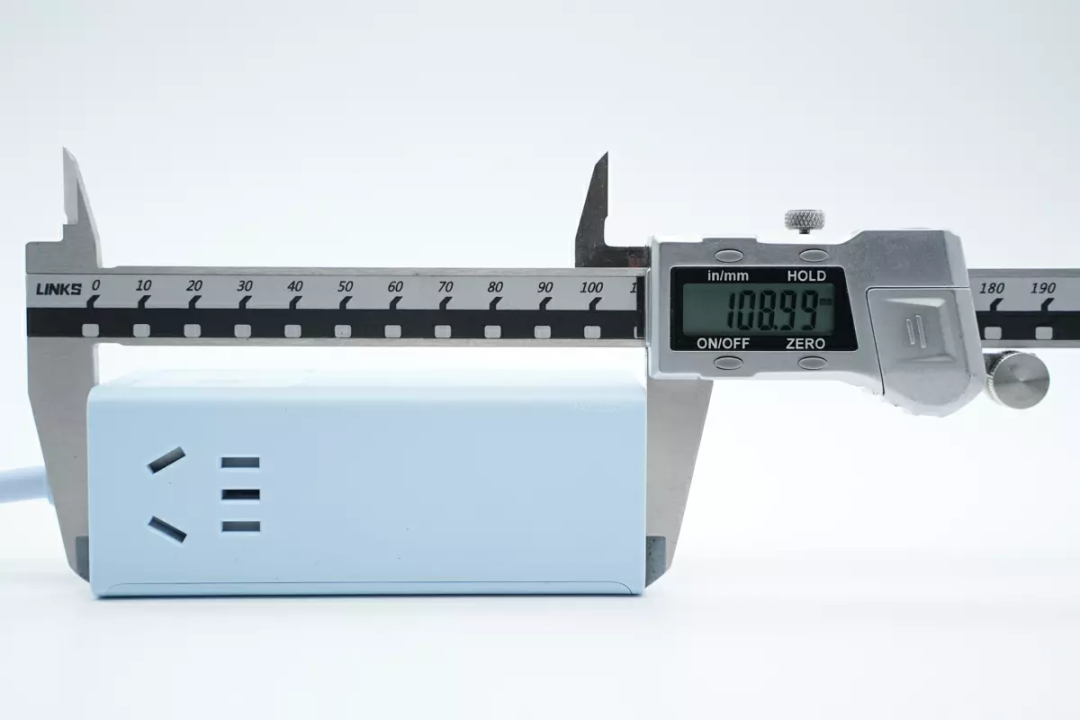

机身长度为108.99mm。 。。。。。。

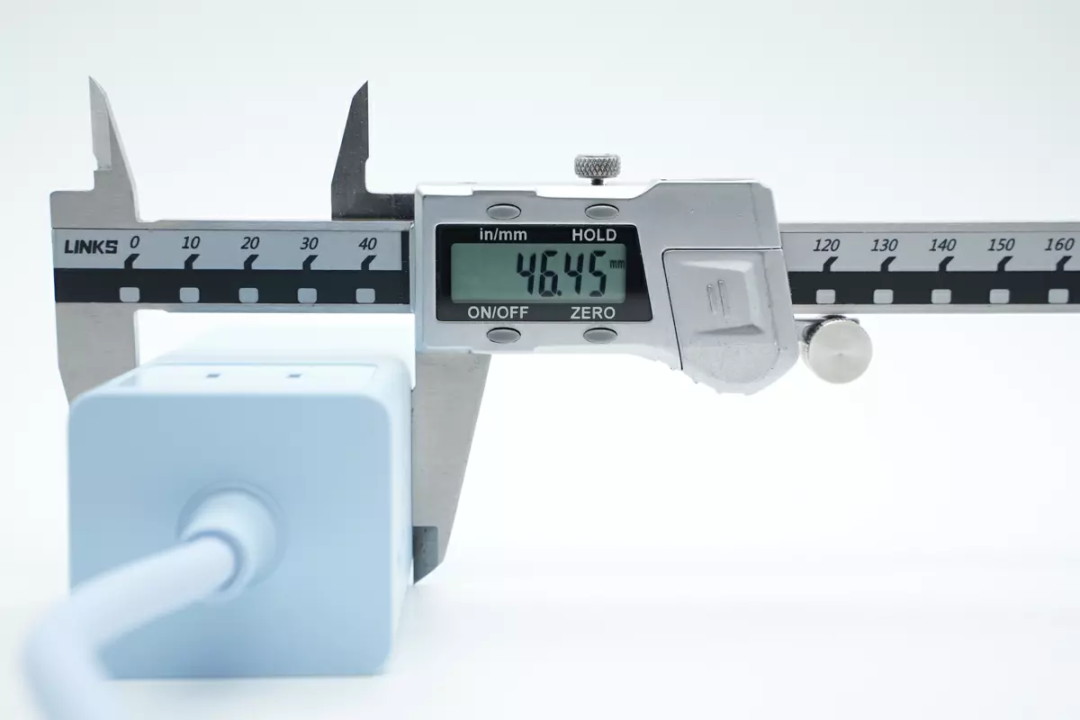

宽度为46.45mm。 。。。。。。

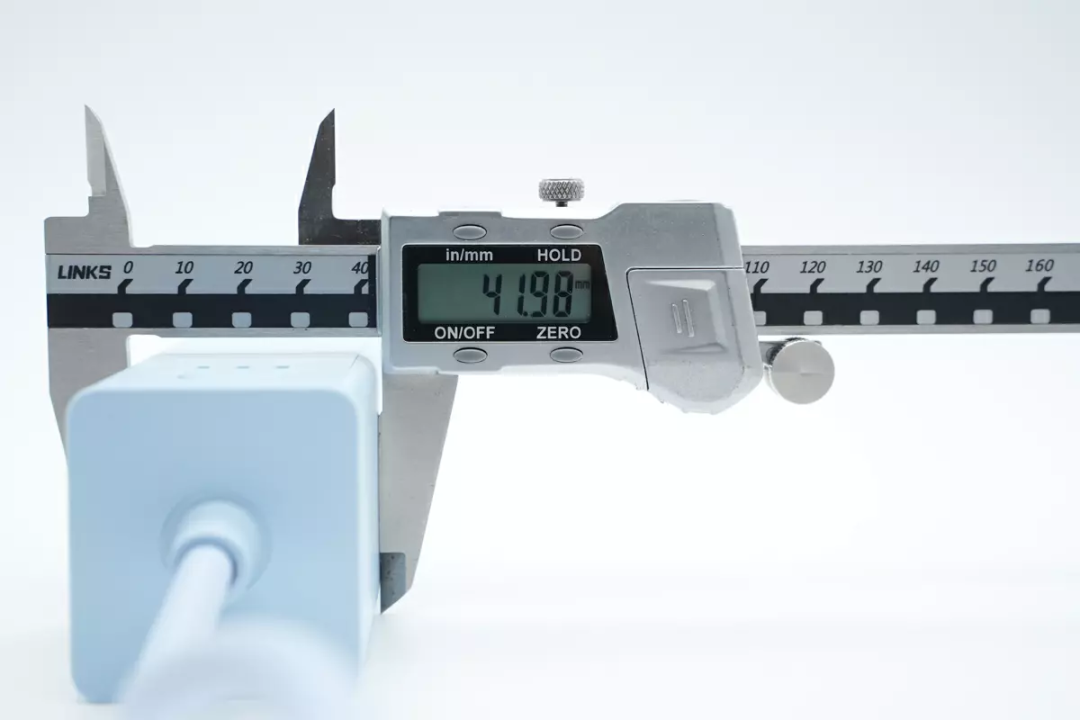

厚度为41.98mm。 。。。。。。

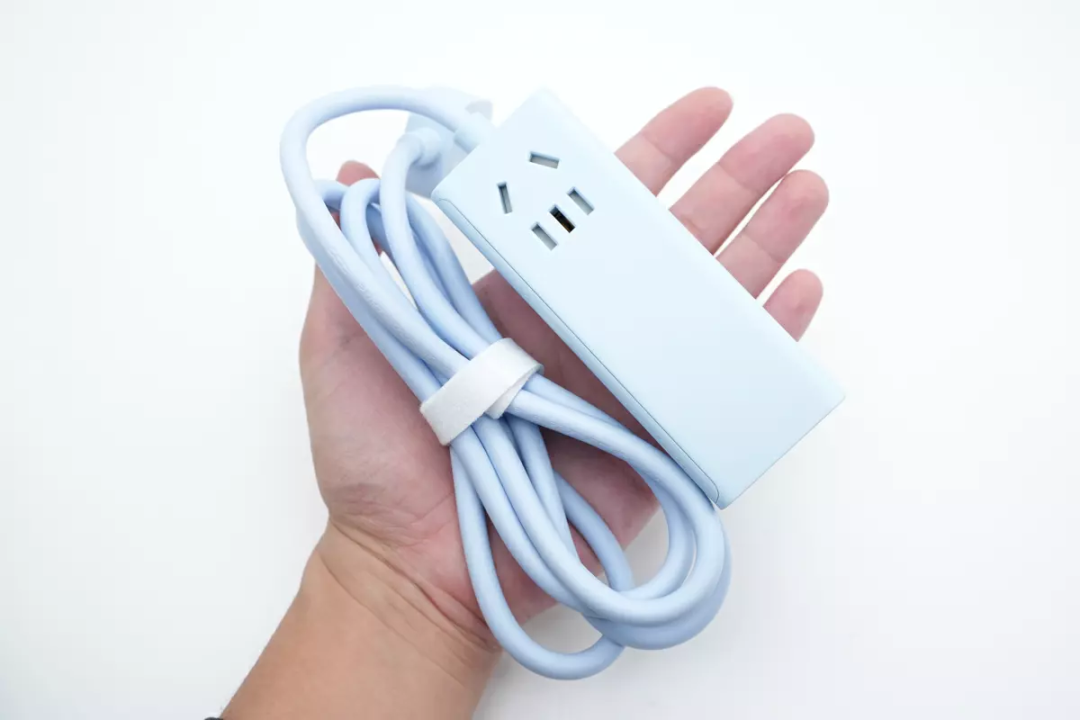

插座拿在手上的直观感受。 。。。。。。

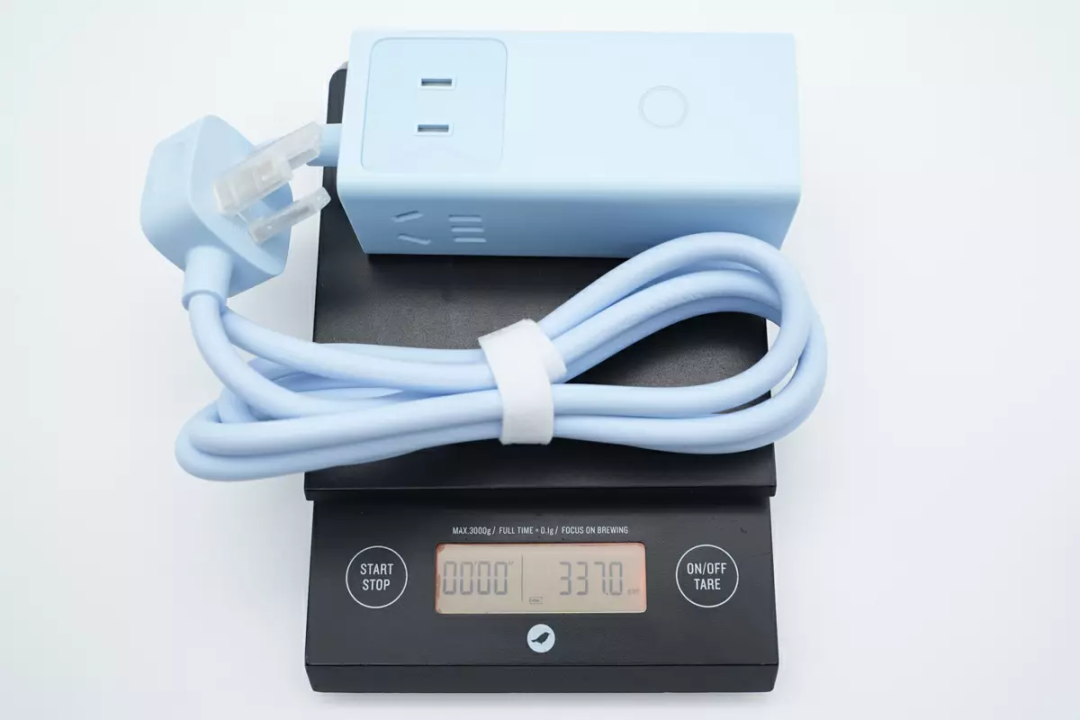

产品总重量约为337g。 。。。。。。
接通电源按下开关，，，，，，指示灯环亮绿光，，，，，，可以让用户直观了解按键闭合状态。 。。。。。。

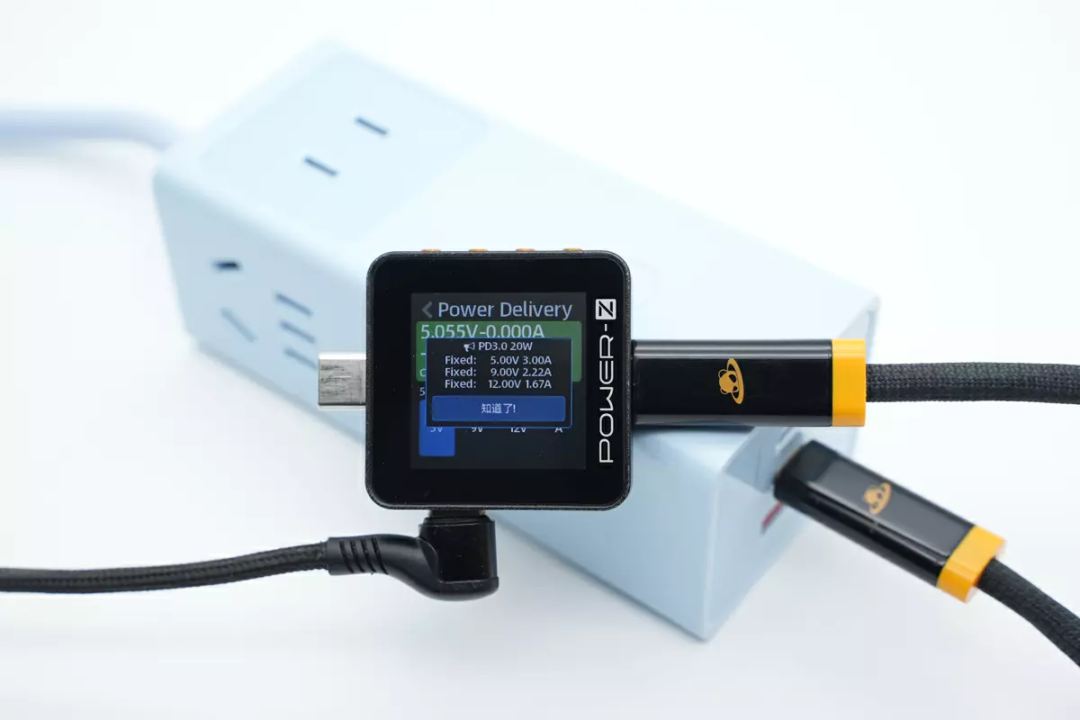

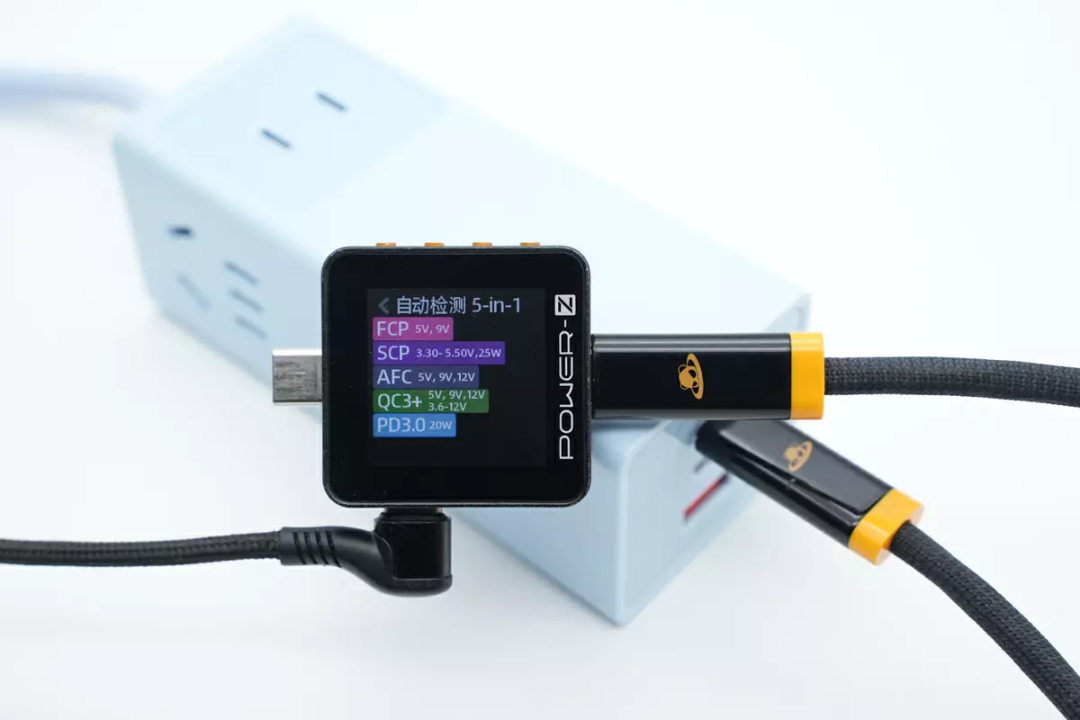

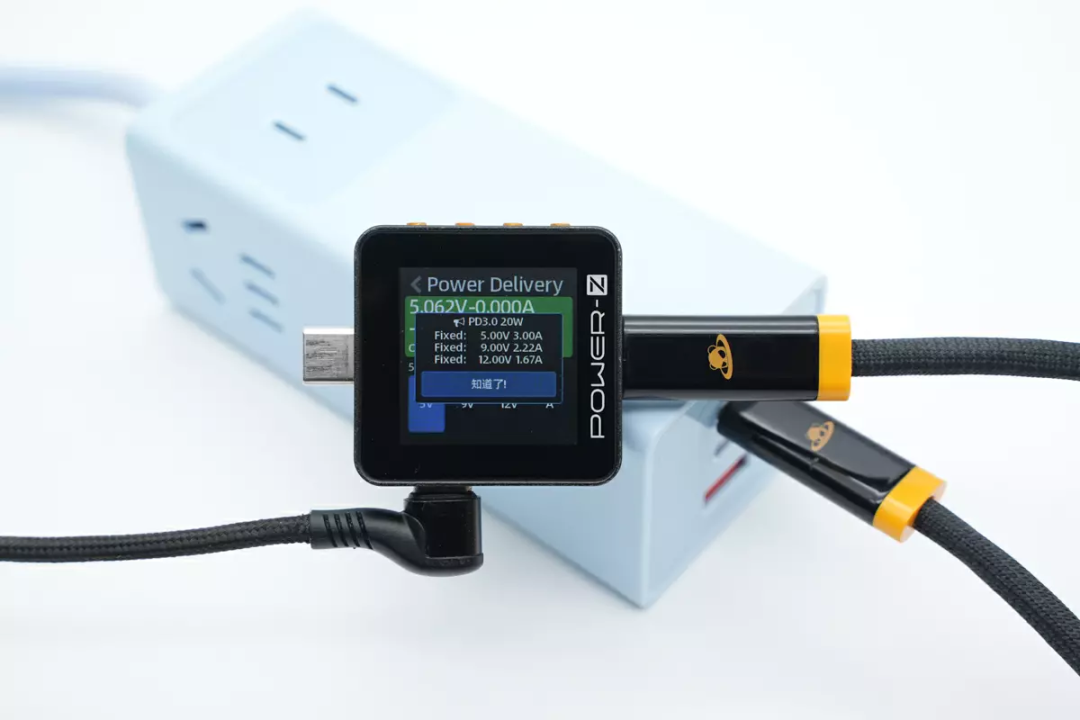

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持FCP、SCP、AFC、QC3+、PD3.0快充协议。 。。。。。。
并且还具备5V3A、9V2.22A、12V1.67A三组固定电压。 。。。。。。

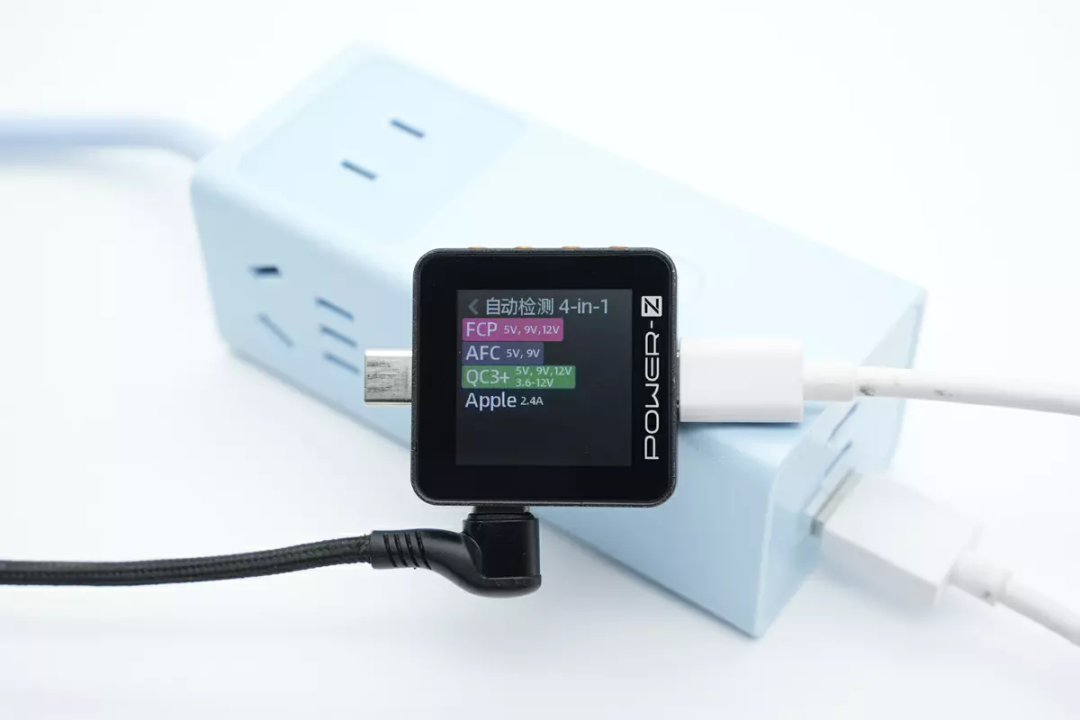

测得USB-C2口支持FCP、AFC、QC3+、PD3.0、Apple2.4A充电协议。 。。。。。。
并且同样具备5V3A、9V2.22A、12V1.67A三组固定电压。 。。。。。。

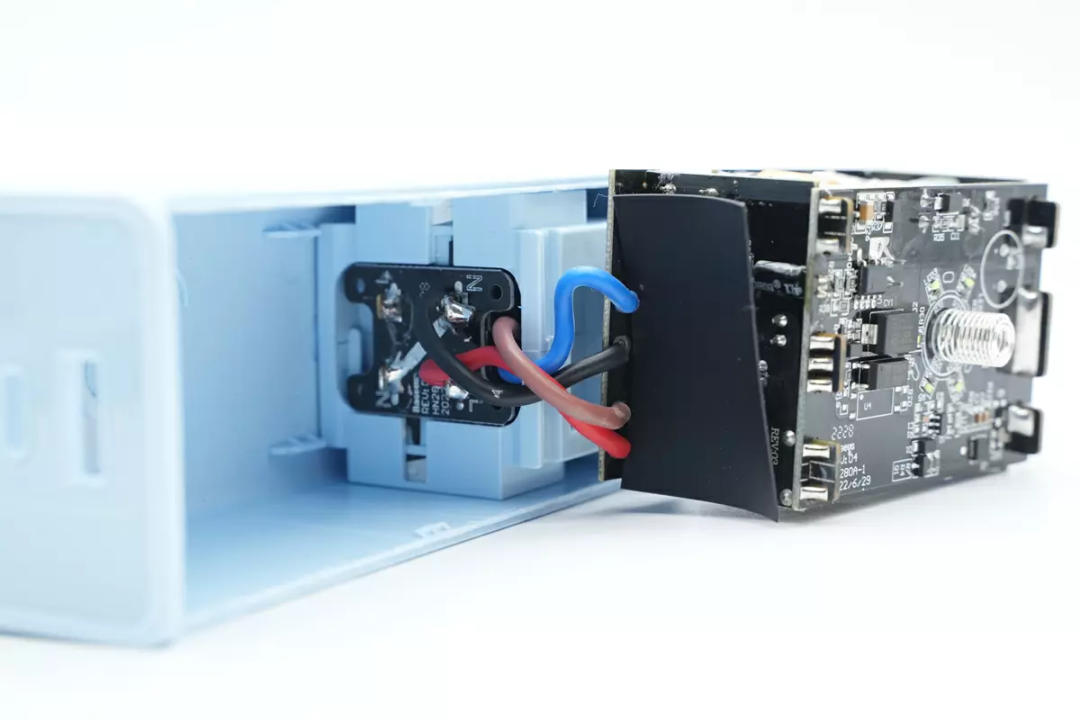

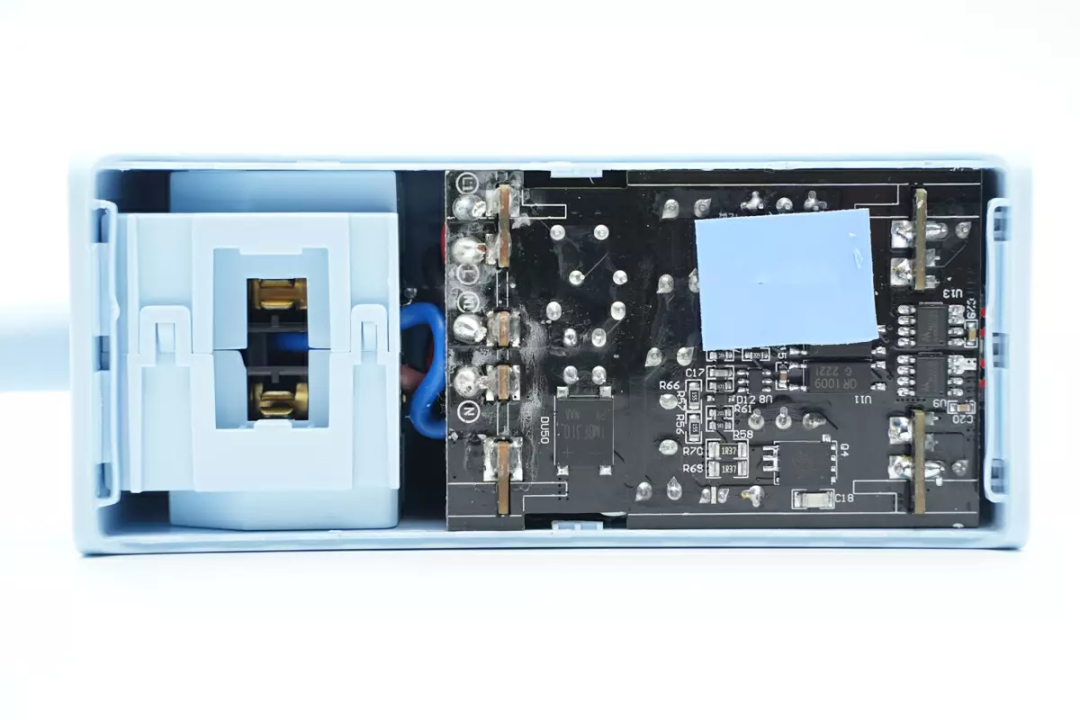

首先撬开插线板后盖，，，，，，内部是插座模 ？？ ？？？？ ？楹涂斐淠？ ？？ ？？？？ ？，，，，，，为独立的模 ？？ ？？？？ ？榻峁。 。。。。。。
快充模 ？？ ？？？？ ？樯险程黄既鹊，，，，，，增强散热性能。 。。。。。。
交流输入焊接连接到快充模 ？？ ？？？？ ？樯，，，，，，再由快充模 ？？ ？？？？ ？榱拥讲遄？ ？？ ？？？？ ？樯。 。。。。。。两个模 ？？ ？？？？ ？橹洳捎寐罄。 。。。。。。
插座模 ？？ ？？？？ ？橛肟斐淠？ ？？ ？？？？ ？榱拥枷咛匦。 。。。。。。
取出外壳内部的插座模 ？？ ？？？？ ？，，，，，，模 ？？ ？？？？ ？槎杂Σ蹇子卸懒⒌陌踩。 。。。。。。
插座模 ？？ ？？？？ ？椴捎靡惶逋隤CB板组合焊接。 。。。。。。

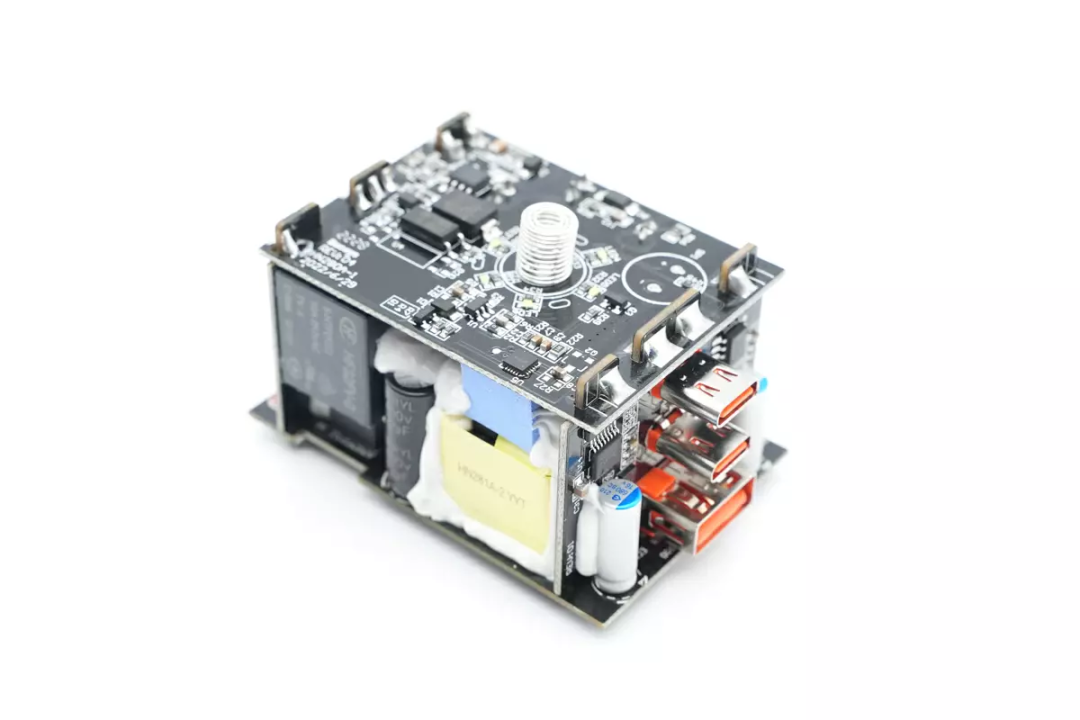

快充模 ？？ ？？？？ ？橛伤目镻CB焊接组合成为一个整体，，，，，，在PCB围成的空间内部焊接变压器，，，，，，电容等元件。 。。。。。。
另外一面可以看到用于控制交流电源的继电器。 。。。。。。
将四块小板拆分开来，，，，，，分别为控制电路电源，，，，，，快充电源模 ？？ ？？？？ ？，，，，，，输入电压电流检测控制电路和输出协议电路。 。。。。。。
通过对PCBA的观察发现，，，，，，倍思这款40W 2A1C快充插线板内置三路开关电源，，，，，，分别用于快充输出，，，，，，继电器控制，，，，，，功率检测和触摸功能。 。。。。。。其中两路快充电源采用高频反激开关电源宽电压输出，，，，，，输出电压由协议芯片反馈给初级主控芯片，，，，，，调节输出电压为输出接口供电，，，，，，实现单口快充，，，，，，多口5V的输出策略。 。。。。。。下面我们就从输入端开始了解整个充电器的设计与用料。 。。。。。。
输入端小块电路板为电压电流检测及控制电路，，，，，，焊接电流取样电阻，，，，，，采样芯片和继电器。 。。。。。。

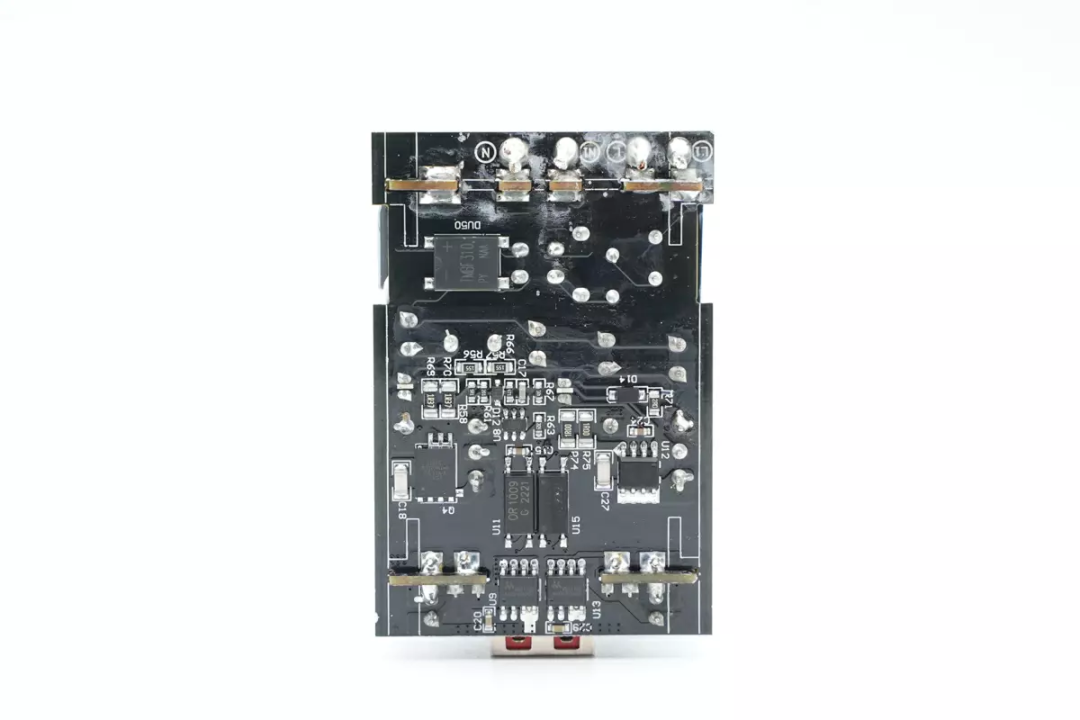

小板背面为非隔离降压开关电源和控制供电的继电器等元件。 。。。。。。
输入端保险电阻特写，，，，，，规格为10Ω 1W，，，，，，用于输入过流保；； ； ；；，，，，，，外套热缩管绝缘。 。。。。。。

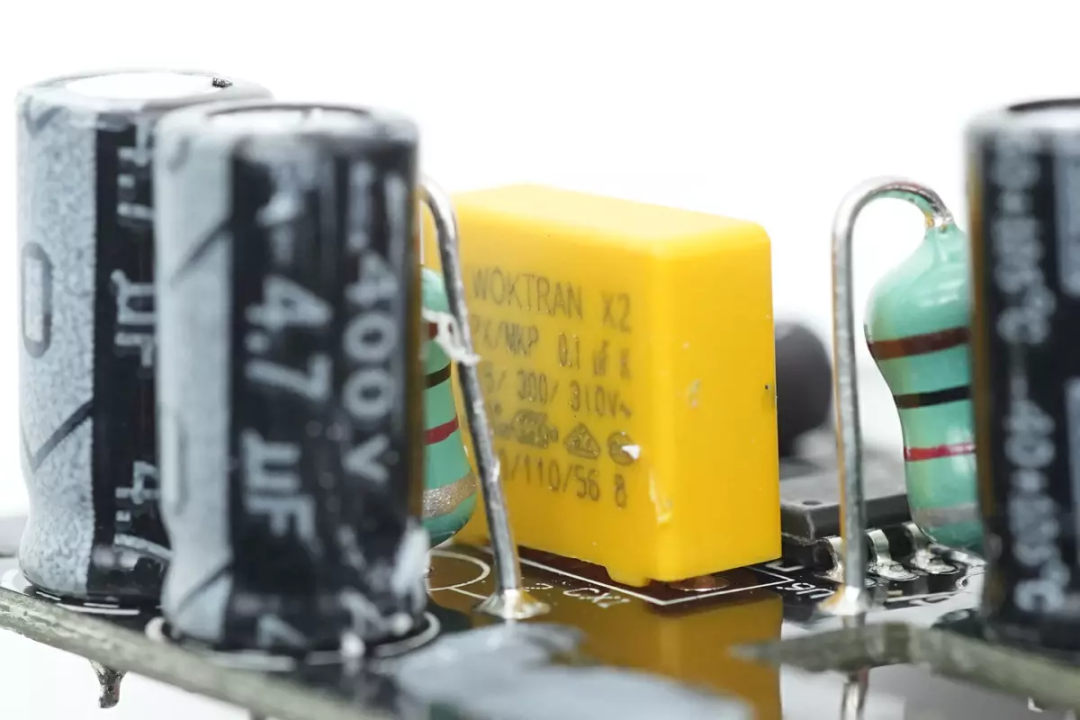

输入端安规X2电容来自KWOKTRAN国灿电子，，，，，，容量为0.1μF。 。。。。。。
输入端一颗整流桥来自PY平伟，，，，，，型号ABSR10，，，，，，规格为1A 1000V。 。。。。。。

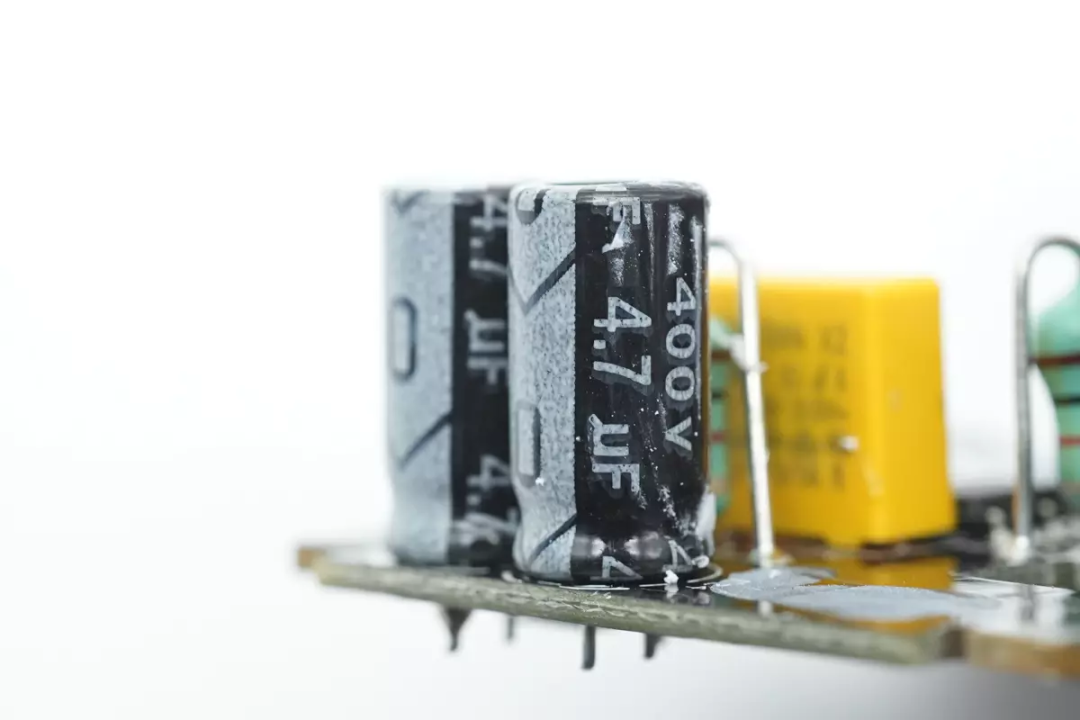

两颗输出滤波电容规格为400V 4.7μF。 。。。。。。
差模电感特写。 。。。。。。
非隔离降压电路采用力生美LN8K05A非隔离降压转换器，，，，，，内部集成750V耐压开关管，，，，，，支持5V固定电压输出，，，，，，输出电流可达150mA，，，，，，外围元件精简。 。。。。。。
用于非隔离降压电路的输出滤波电容，，，，，，规格为10V 220μF。 。。。。。。

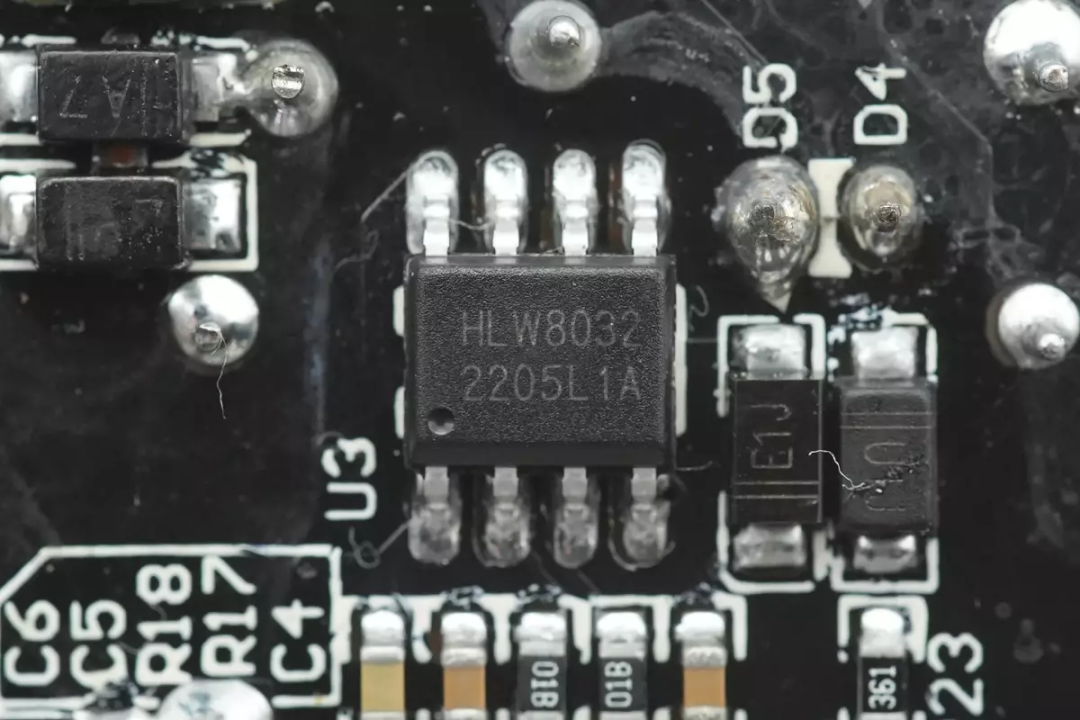

用于交流电压和输出电流计量的检测芯片，，，，，，来自合力为，，，，，，型号HLW8032，，，，，，用于交流电压电流以及功率测量，，，，，，配合单片机实现插座的过压过流保；； ； ；；すδ，，，，，，确保安全用电。 。。。。。。
用于检测交流电流输出的1mΩ电流检测电阻，，，，，，采用2512封装。 。。。。。。
控制交流输出的继电器来自宏发，，，，，，型号HF32FV-G，，，，，，触点电流10A，，，，，，线圈电压5V，，，，，，用于控制插线板交流输出。 。。。。。。
另外一路电源控制电路小板上焊接LED指示灯，，，，，，开关电源以及控制单片机等，，，，，，用于过压过流信号检测以及触摸控制功能。 。。。。。。

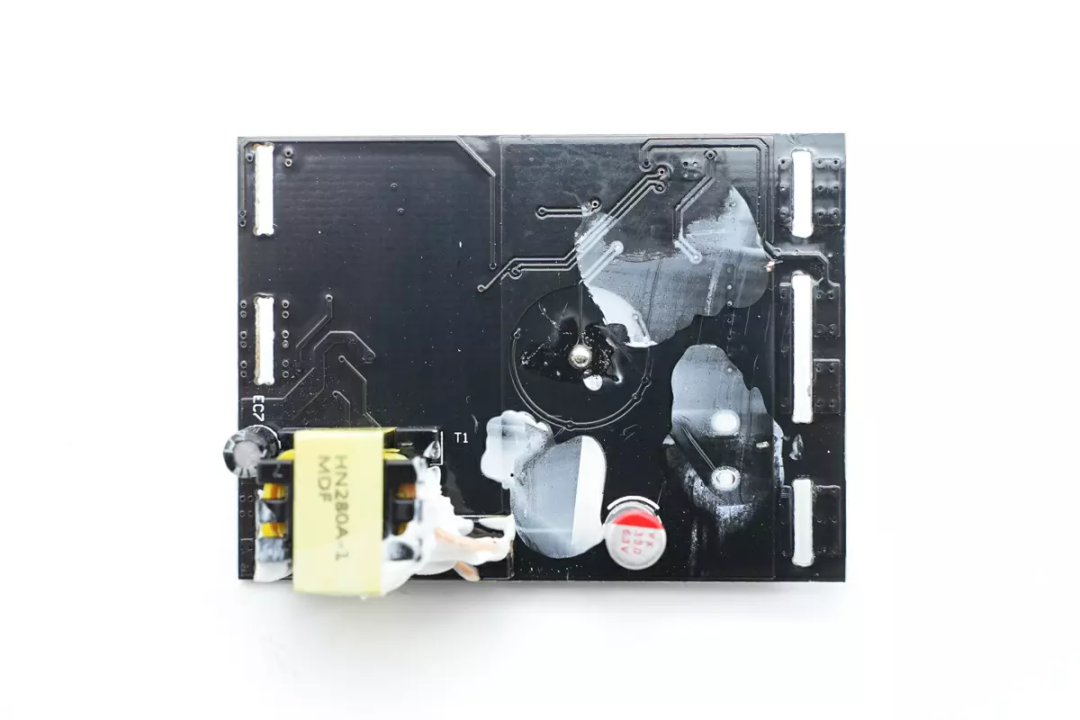

小板背面焊接变压器，，，，，，固态电容和一颗电解电容。 。。。。。。固态电容套胶帽绝缘。 。。。。。。
小板上降压芯片来自晶丰明源，，，，，，型号S7132S，，，，，，是一颗原边控制的开关电源芯片，，，，，，采用SOP7封装。 。。。。。。
开关变压器特写，，，，，，次级采用多层绝缘线绕制，，，，，，并涂有白色胶水固定。 。。。。。。
贴片Y电容来自四川特锐祥科技股份有限公司，，，，，，型号TMY1681M，，，，，，具有体积小、重量轻等特色，，，，，，非常适合应用于氮化镓快充这类高密度电源产品中。 。。。。。。
特锐祥专注于被动元器件的研发、生产及销售，，，，，，注册资本1亿元。 。。。。。。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，，，，，，TRX将致力于陶瓷材料的研究，，，，，，以拓展更多品类的应用，，，，，，为客户提供更多的解决方案。 。。。。。。
充电头网了解到，，，，，，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，，，，，，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，，，，，，性能获得客户一致认可。 。。。。。。
OR-1009光耦用于状态控制。 。。。。。。
SSL34F二极管用于输出整流。 。。。。。。
输出滤波固态电容来自美彩国际，，，，，，规格为330μF 6.3V。 。。。。。。
丝印BP0K104的MCU，，，，，，用于过压过流保；； ； ；；すδ芗觳。 。。。。。。
一颗触摸芯片丝印2C24A5，，，，，，用于检测弹簧的触摸操作。 。。。。。。
快充电源模 ？？ ？？？？ ？樽钭蟛辔淙氡Ｏ账，，，，，，压敏电阻和安规X2电容，，，，，，共模电感，，，，，，右侧焊接高压滤波电容和差模电感，，，，，，再右侧是两颗变压器和贴片Y电容，，，，，，最右侧是两颗滤波固态电容。 。。。。。。
输入端延时保险丝规格为3.15A 250V。 。。。。。。
NTC热敏电阻丝印1R5，，，，，，用于抑制快充模 ？？ ？？？？ ？榻尤氲缭吹某寤鞯缌。 。。。。。。
X2安规电容来自KWOKTRAN国灿电子，，，，，，容量为0.1μF。 。。。。。。
共模电感采用绝缘线和漆包线绕制，，，，，，外套热缩管绝缘。 。。。。。。
整流桥来自平伟，，，，，，型号TMBF310，，，，，，规格为3A 1000V。 。。。。。。

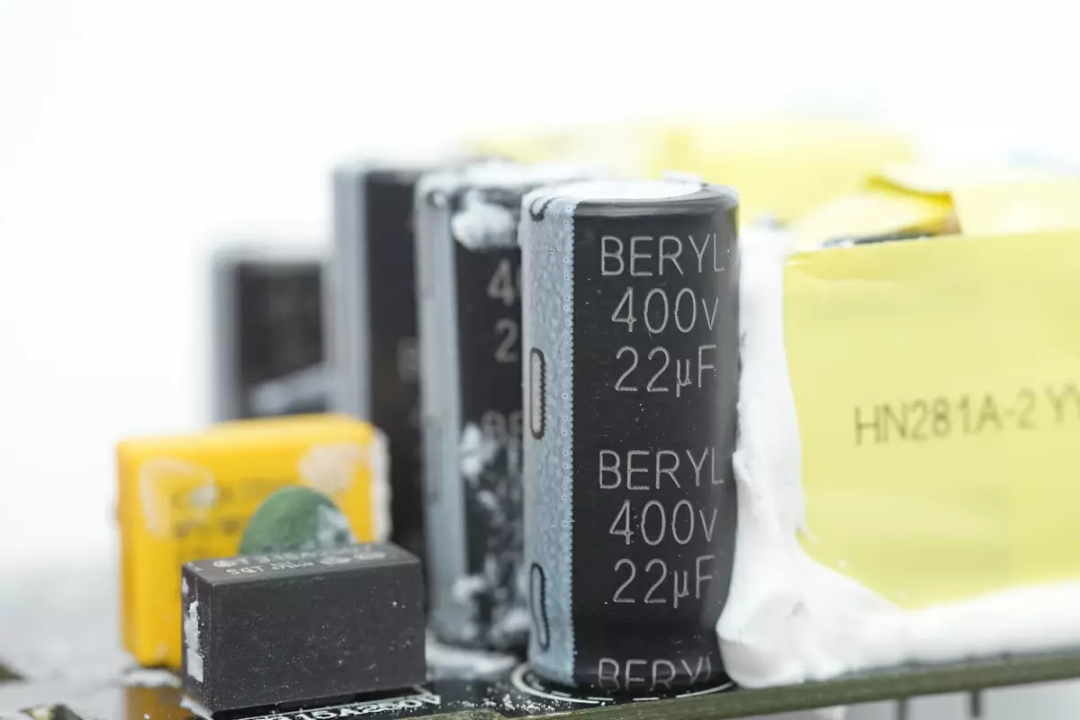

四颗高压滤波电容来自绿宝石，，，，，，其中三颗规格为400V 22μF。 。。。。。。

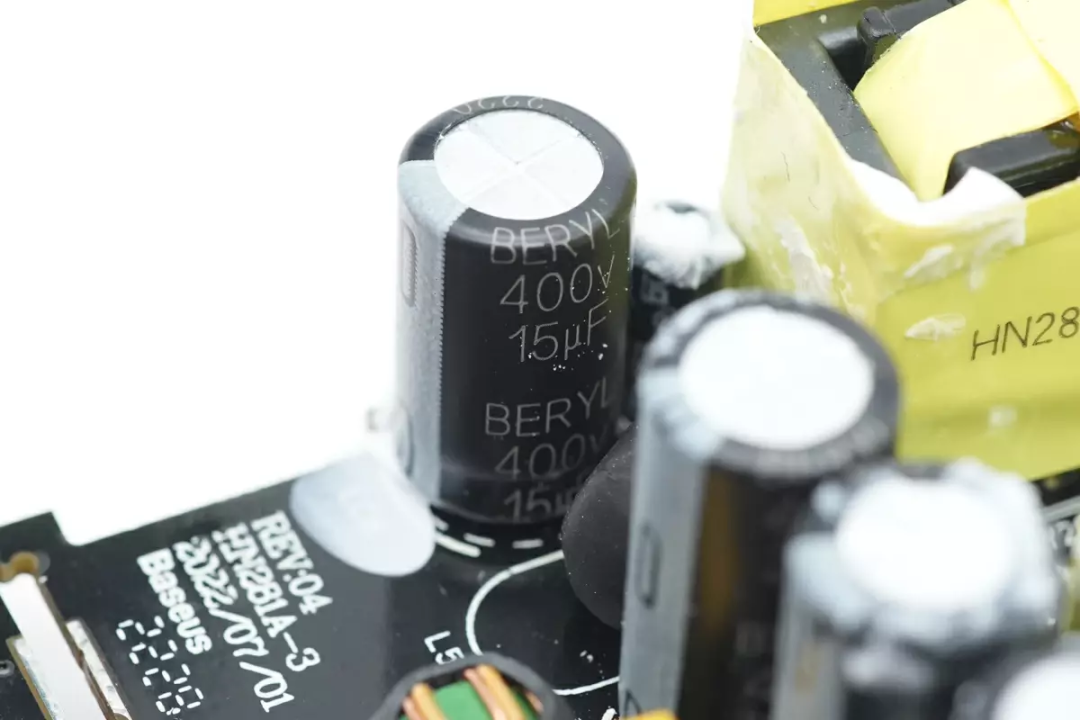

另外一颗规格为400V 15μF，，，，，，总滤波电容容量为81μF。 。。。。。。
差模电感采用磁环绕制，，，，，，外套热缩管绝缘。 。。。。。。
快充模 ？？ ？？？？ ？樯瞎埠附恿铰房氐缭，，，，，，其中一路为氮化镓主控芯片搭配氮化镓开关管，，，，，，另外一路为集成MOS管的电源芯片。 。。。。。。
开关电源主控芯片采用茂睿芯MK2697A，，，，，，这是专为PD/快充应用优化的QR PWM控制器。 。。。。。。其很宽的VCC工作电压范围(9V-90V)可以使其覆盖PD/PPS从3.3V-23V的输出范围而不需要使用额外的绕组或者线性降压电路。 。。。。。。
MK2697是针对于能效要求，，，，，，由于PD/快充有多个不同的输出电压，，，，，，因此采用了自适应的多模式。 。。。。。。其在不同负载以及不同输出下，，，，，，调整工作于DCM/QR。 。。。。。。在轻载时则会工作于burst模式，，，，，，以提升效率。 。。。。。。
MK2697A提供了全面的保；； ； ；；すδ，，，，，，有输出OVP，，，，，，OPP，，，，，，VCC OVP，，，，，，BROWN-IN/OUT，，，，，，还提供了副边SR短路保；； ； ；；，，，，，， PIN脚OPEN/SHORT保；； ； ；；さ。 。。。。。。
充电头网拆解了解到，，，，，，采用茂睿芯快充方案的还有华科生迷你33W快充、倍思20W 1A1C快充充电器、爱莎瓦特65W 2A1C氮化镓快充、air-J 18W 1A1C快充充电器等产品采用。 。。。。。。

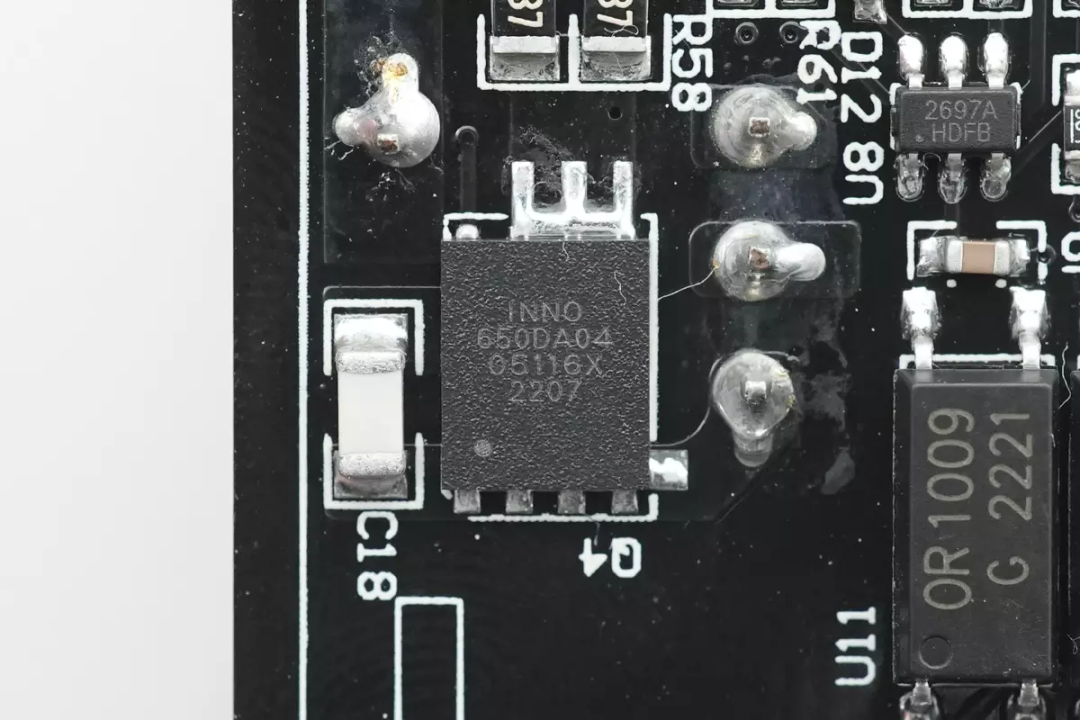

氮化镓功率芯片采用英诺赛科INN650DA04，，，，，，耐压650V，，，，，，导阻480mΩ（max），，，，，，具备高频高效、极低损耗、快速主动散热等特点，，，，，，同时采用DFN5*6封装，，，，，，实现小体积、高效率的充电器设计。 。。。。。。

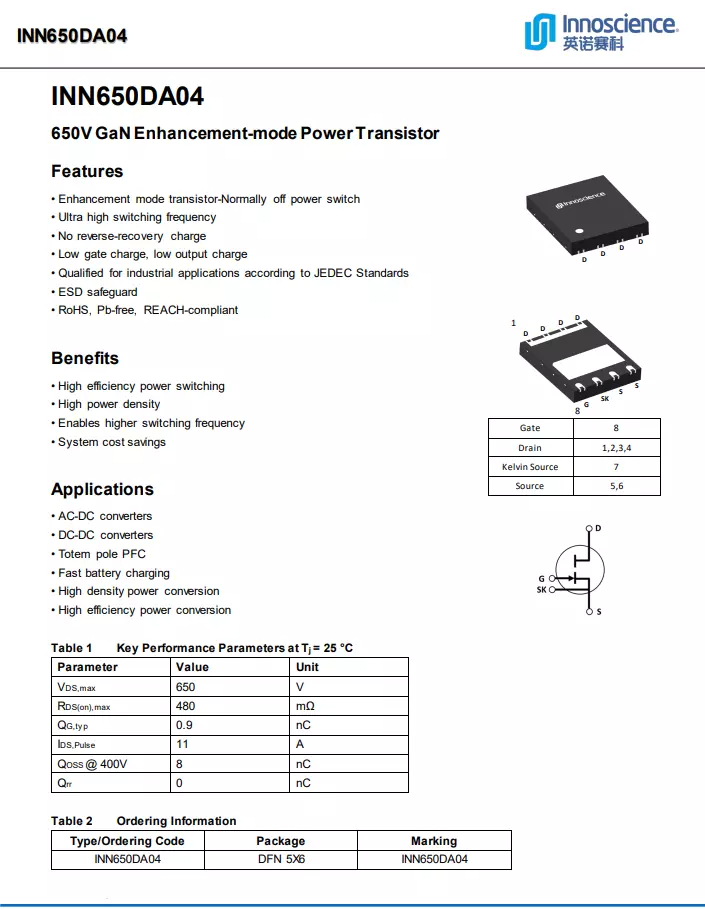

英诺赛科INN650DA04资料信息。 。。。。。。
INN650DA04是InnoGaN系列第二代新品，，，，，，此前已被古石科技迷你30W氮化镓快充、科讯迷你33W快充氮化镓、REMAX 30W氮化镓快充、努比亚30W氮化镓方糖快充、睿元实业33W 1A1C氮化镓快充等数十款30W快充产品采用，，，，，，芯片质量获得市场认可。 。。。。。。

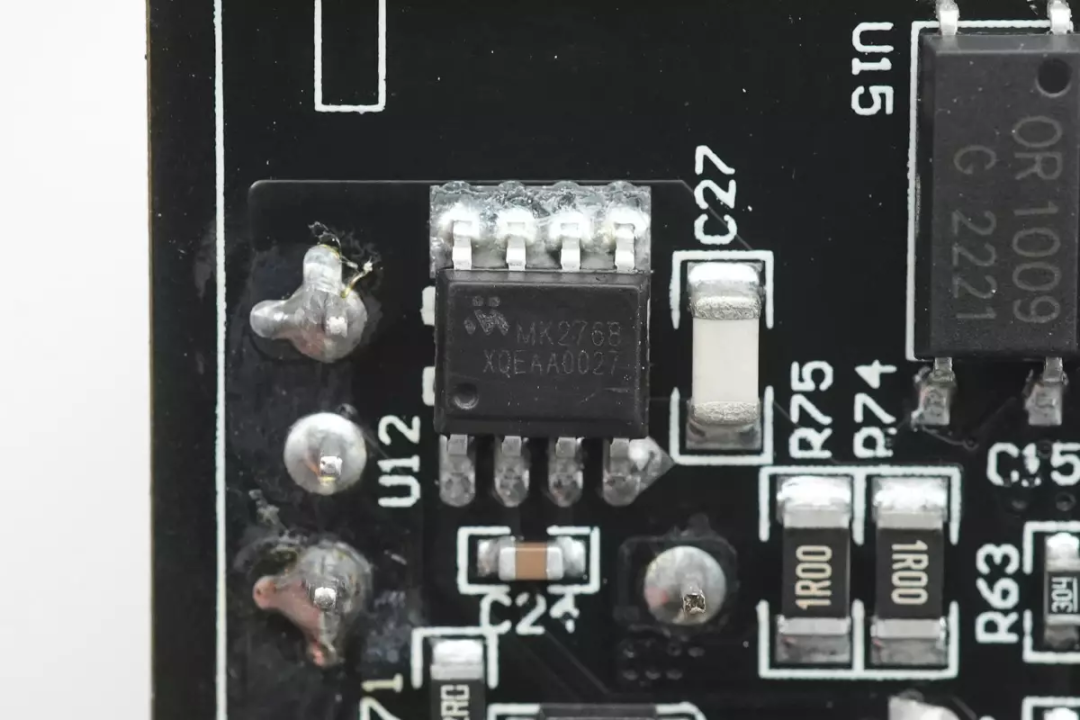

另外一路开关电源主控芯片采用茂睿芯MK2768，，，，，，这是专为快充应用优化的 PWM 功率开关。 。。。。。。支持宽范围供电电压，，，，，，满足3.3V-12V 的输出，，，，，，无需额外的绕组或者降压电路。 。。。。。。针对于能效要求，，，，，，MK2768 根据负载而调整开关频率及峰值电流，，，，，，以获得较高效率。 。。。。。。芯片内部集成供电过压，，，，，，SR短路，，，，，，引脚开路短路保；； ； ；；さ缺；；； ； ；；すδ。 。。。。。。

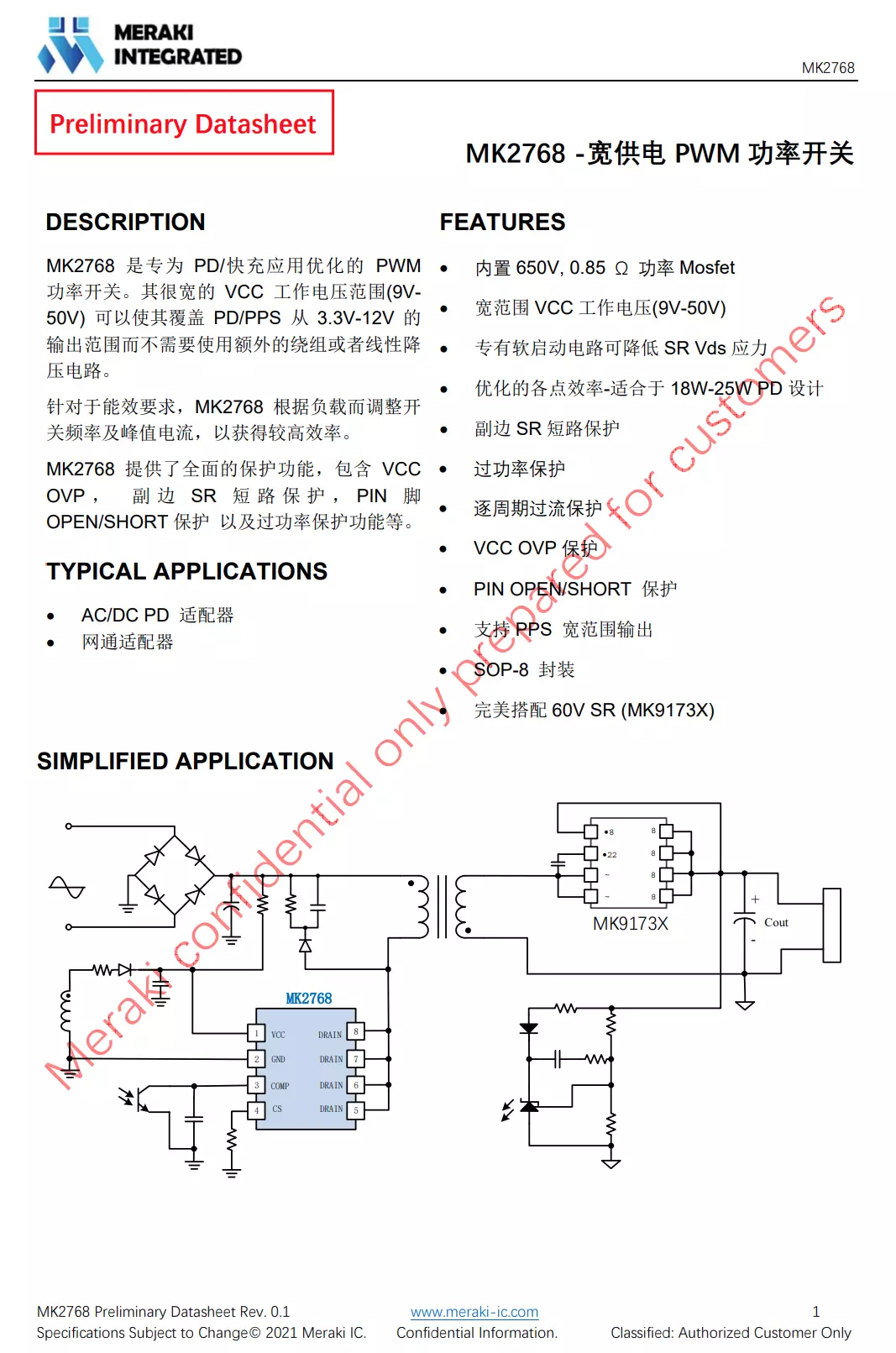

茂睿芯 MK2768 详细资料。 。。。。。。
另外一个变压器为相同的设计。 。。。。。。
贴片Y电容来自四川特锐祥科技股份有限公司，，，，，，具有体积小、重量轻等特色，，，，，，非常适合应用于氮化镓快充这类高密度电源产品中。 。。。。。。料号为TMY1222M。 。。。。。。
特锐祥专注于被动元器件的研发、生产及销售，，，，，，注册资本1亿元。 。。。。。。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，，，，，，TRX将致力于陶瓷材料的研究，，，，，，以拓展更多品类的应用，，，，，，为客户提供更多的解决方案。 。。。。。。
充电头网了解到，，，，，，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，，，，，，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，，，，，，性能获得客户一致认可。 。。。。。。
两颗OR1009光耦分别用于两路输出的反馈调节。 。。。。。。

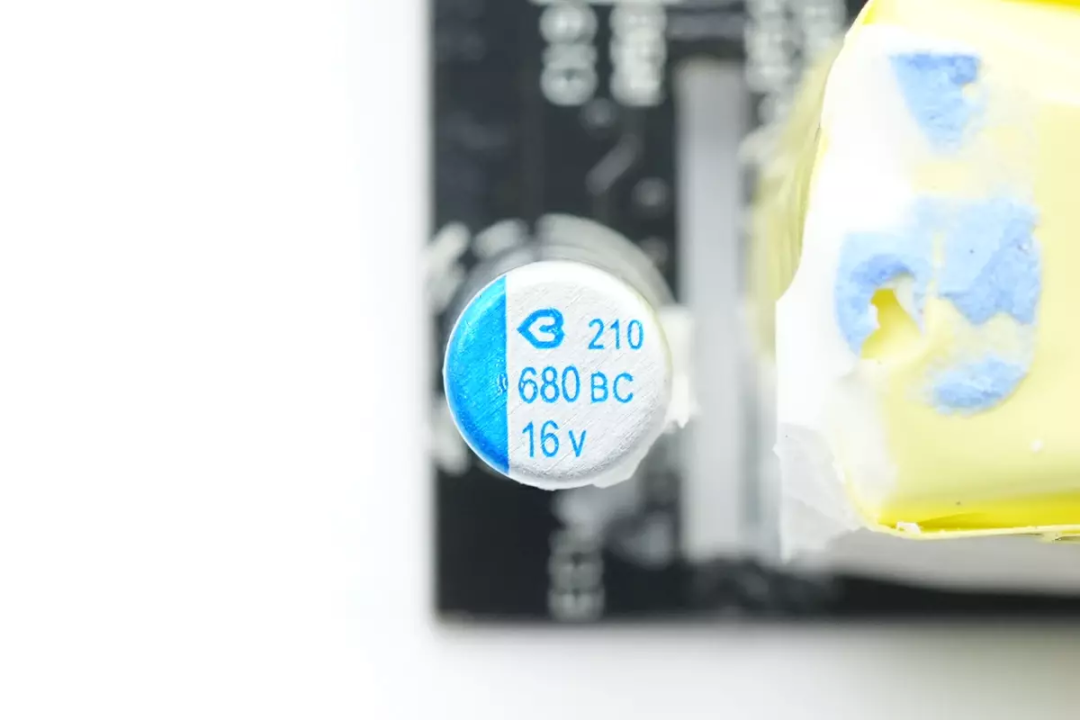

对应两路输出的滤波电容来自绿宝石，，，，，，BC系列固态电容，，，，，，规格为680μF 16V。 。。。。。。
另外一路规格相同。 。。。。。。

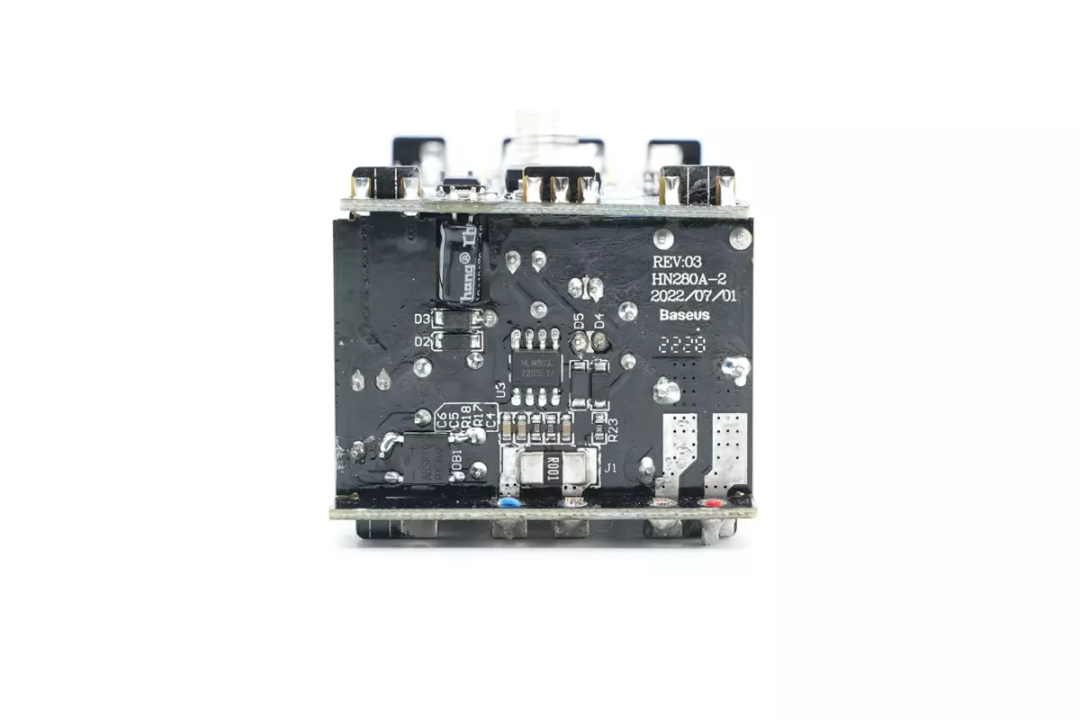

输出侧小板焊接两颗协议芯片，，，，，，两个USB-C母座和一个USB-A母座，，，，，，以及对应的VBUS开关管。 。。。。。。
USB-C母座和USB-A母座均为过孔焊接固定，，，，，，牢固耐用。 。。。。。。
USB PD协议芯片采用天德钰JD6606S。 。。。。。。通过了USB PD 3.0认证TID：3768。 。。。。。。这是一颗高性能和高兼容性的快充协议芯片，，，，，，采用SOP-8封装，，，，，，支持USB PD3.0快充之外，，，，，，还包括支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议。 。。。。。。
天德钰JD6606S详细资料。 。。。。。。
充电头网拆解了解到，，，，，，天德钰快充芯片可广泛应用于充电器、车充、移动电源、储能电源等领域，，，，，，并被小米、紫米、MOMAX、公牛、安克、绿联、倍思、品胜、黑鲨、飞利浦、松下等知名品牌的数十款产品采用。 。。。。。。
另一路协议芯片来自云矽半导体，，，，，，型号XPD738，，，，，，用于USB-C和USB-A双口控制。 。。。。。。XPD738通过了USB PD3.0认证（TID：3479），，，，，，支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议，，，，，，很适合应用在1C1A双端口充电设备上。 。。。。。。
XPD738支持任意单口快充双口输出5V，，，，，，在A口连接苹果充电线但未接入苹果手机时，，，，，，C口仍然有快充。 。。。。。。
云矽半导体XPD738资料信息。 。。。。。。充电头网拆解了解到，，，，，，云矽半导体XPD系列快充协议芯片已被联想20W 1A1C快充插座、傲基20W PD快充充电器、倍思20W迷你PD快充、海陆通20W PD快充、傲基1A1C 32W快充、奥睿 ？？ ？？？？ ？20W USB PD快充、乐奇领先20W PD快充等多个品牌的数十款产品采用，，，，，，抓住20W PD快充风口，，，，，，富满集团云矽半导体单月PD协议芯片销量突破千万颗。 。。。。。。
USB-A口的VBUS开关管来自禾纳，，，，，，型号AET3122CP，，，，，，是一颗耐压30V的PMOS，，，，，，导阻为8.5mΩ，，，，，，采用PDFN3030封装。 。。。。。。
USB-C接口采用过孔焊接固定，，，，，，橙色胶芯不露铜。 。。。。。。
USB-A母座正负极加宽设计，，，，，，支持大电流快充。 。。。。。。
全部拆解一览，，，，，，来张全家福。 。。。。。。
充电头网拆解总结
倍思推出的快充插线板线长为1.5米，，，，，，具备两个新国标五孔插孔和一个两孔插孔，，，，，，还具备2C1A三个输出接口，，，，，，支持40W快充输出，，，，，，能够同时满足两台苹果手机快充。 。。。。。。插线板还内置触摸开关和数字保；； ； ；；さ缏，，，，，，在异常时可以自动切断电源，，，，，，保；； ； ；；び玫缟璞。 。。。。。。
充电头网通过拆解了解到，，，，，，这款插线板内置两路开关电源用于快充，，，，，，其中一路使用茂睿芯MK2697A主控芯片，，，，，，搭配英诺赛科INN650DA04氮化镓开关管，，，，，，另一路采用MK2768内部集成MOS管的主控芯片。 。。。。。。输出协议方面采用天德钰JD6606S负责USB-C接口，，，，，，云矽半导体XPD738用于1C1A接口。 。。。。。。
插线板内部快充模 ？？ ？？？？ ？椴捎盟目镻CB焊接组合而成，，，，，，在PCB组成的空间内焊接变压器等元件，，，，，，打胶填充固定成为一个整体，，，，，，增加强度。 。。。。。。内置单独的一路电源芯片和计量芯片，，，，，，支持触摸控制和异常保；； ； ；；すδ，，，，，，使用起来更加安心。 。。。。。。
